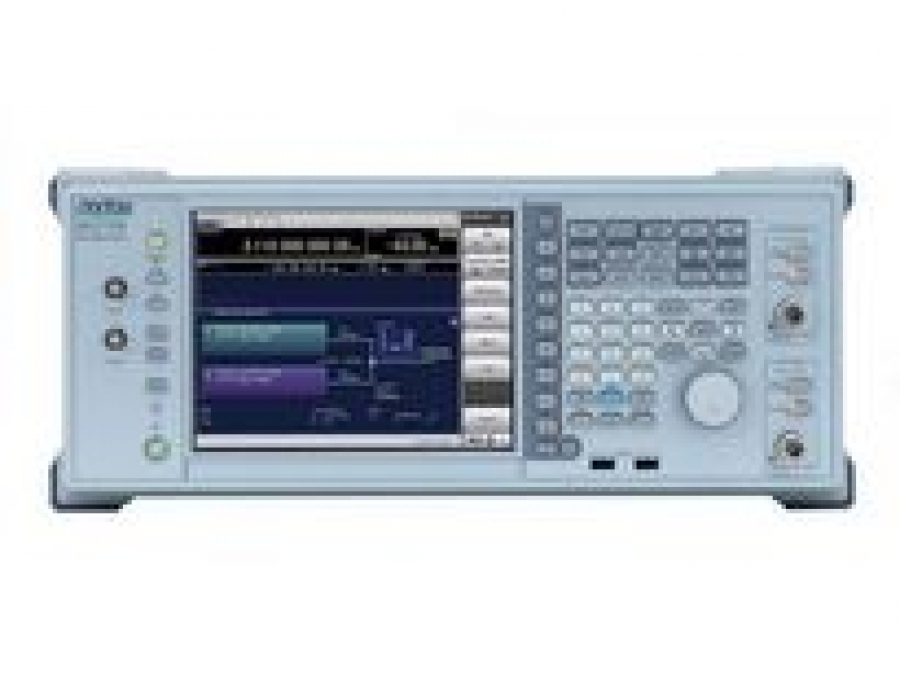

MG3710A

Векторный генератор сигналов (базовый блок). Базовый модуль должен заказываться с частотной опцией (РЧ-секция): до 2,7/ 4/ 6 ГГц. Доступна установка двух РЧ-секций. Коэффициент утечки мощности по соседнему каналу: -71 дБн (W-CDMA тестовая модель 1 64DPCH, ≤+5 дБм). Выходная мощность: +23 дБм (Непрерывный синусоидальный сигнал, 400 МГц – 3 ГГц). Диапазон регулировки выходного уровня: -110 ... +17 дБм. Скорость переключения: <600 мкс. Встроенная широкополосная векторная модуляция до 120 МГц. Опорный генератор: ±1×10–7/день. Генератор СПФ: длинна памяти 64 МБ; ЦАП 16 бит; дискретизация до 160 МГц. Формирование сигналов с несколькими несущими. Предустановленные стандартные шаблоны форм: W-CDMA, GSM/EDGE, CDMA2000, CDMA2000 1xEV-DO, PDC, PHS, WLAN, Digital Broadcast, LTE FDD/TDD, Mobile WiMax. Опция - генерирование сигналов с программным обеспечением IQ продюсер: LTE-FDD, LTE-TDD, WLAN 11a/b/g/n/j/p, Mobile WiMAX, W-CDMA/HSPA, cdma2000 1xEV-DO, TD-SCDMA, Fading, MULTI-Carrier, DVB-T/H, XG-PHS, TDMA

Описание

Векторный генератор сигналов (базовый блок). Базовый модуль должен заказываться с частотной опцией (РЧ-секция): до 2,7/ 4/ 6 ГГц. Доступна установка двух РЧ-секций. Коэффициент утечки мощности по соседнему каналу: -71 дБн (W-CDMA тестовая модель 1 64DPCH, ≤+5 дБм). Выходная мощность: +23 дБм (Непрерывный синусоидальный сигнал, 400 МГц – 3 ГГц). Диапазон регулировки выходного уровня: -110 ... +17 дБм. Скорость переключения: <600 мкс. Встроенная широкополосная векторная модуляция до 120 МГц. Опорный генератор: ±1×10–7/день. Генератор СПФ: длинна памяти 64 МБ; ЦАП 16 бит; дискретизация до 160 МГц. Формирование сигналов с несколькими несущими. Предустановленные стандартные шаблоны форм: W-CDMA, GSM/EDGE, CDMA2000, CDMA2000 1xEV-DO, PDC, PHS, WLAN, Digital Broadcast, LTE FDD/TDD, Mobile WiMax. Опция - генерирование сигналов с программным обеспечением IQ продюсер: LTE-FDD, LTE-TDD, WLAN 11a/b/g/n/j/p, Mobile WiMAX, W-CDMA/HSPA, cdma2000 1xEV-DO, TD-SCDMA, Fading, MULTI-Carrier, DVB-T/H, XG-PHS, TDMA
