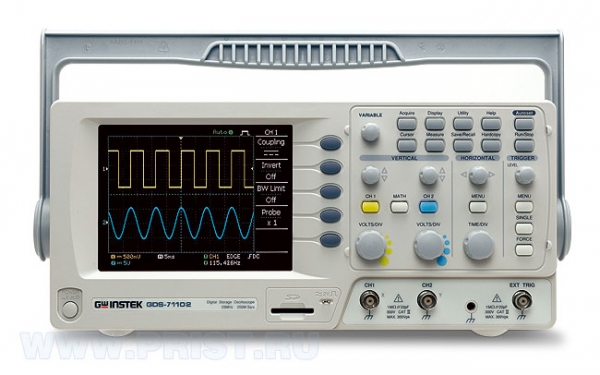

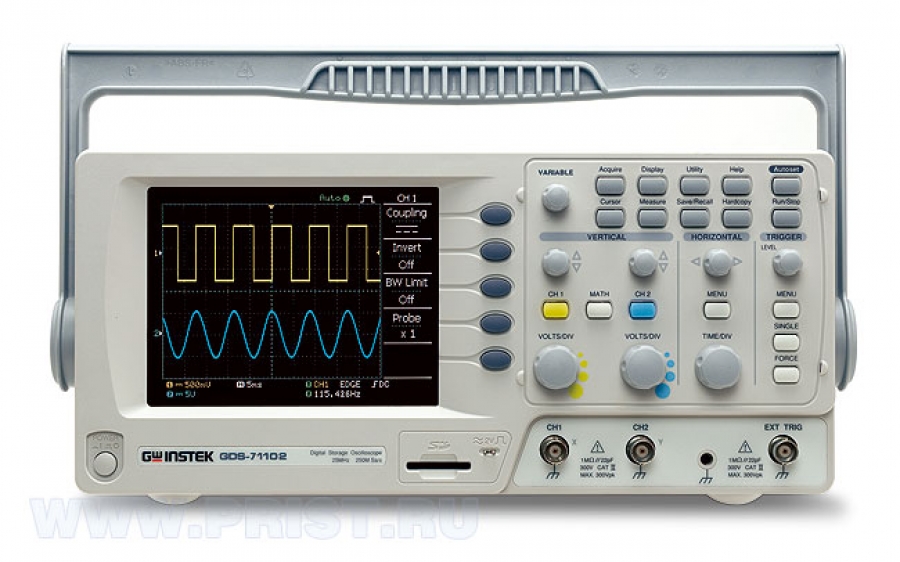

Осциллограф GDS-71022

Цена: 9468 грн.

Цифровой осциллограф 2 канала, полоса пропускания 25 МГц; 2 мВ…5 В / дел; 1 нс…10 с / дел; частота дискретизации 250 Мвыб/с (эквив. до 25 Гвыб/с); длина записи 4 К на канал; маркерные и авто измерения (15 параметров); функция БПФ; пик. детектор (10 нс); глубокая память (15 осциллограмм, 15 профилей); выделение ТВ строки (PAL/ SECAM/ NTSC); режим XY; цветной TFT дисплей (320×240); интерфейс USB для управления и сохранения данных, масса 2,5 кг

Описание

Краткие характеристики:

  • Полоса пропускания 25 МГц
  • Количество каналов 2
  • Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
  • Объем памяти 4 Кбайт на канал
  • Автоматические и курсорные измерения
  • Режимы растяжки, самописца и XY
  • Синхронизация по длительности импульса и ТВ
  • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
  • Память: 15 осциллограмм, 15 профилей
  • Интерфейсы: USB 2.0 для управления и сохранения данных
  • Цветной TFT-дисплей с регулируемой яркостью
  • Русифицированное меню, 1 года гарантии



Характеристики

Характеристики

Параметры

GDS-71022

Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…25 МГц

Коэф. отклонения (К откл.)

2 мВ/дел…5 В/дел (шаг 1-2-5)

Погрешность установки К откл.

±3%

Время нарастания

+8,75 нс

Входной импеданс

1 МОм (±2%)/16 пФ

Макс. входное напряжение

300 В (DC+AC пик,до 1 кГц)

Диапазон смещения

±0,4 В- при 2 мВ/дел…50 мВ/дел ±4 В- при 10 мВ/дел…500 мВ/дел ±40 В- при 1 В/дел…5 В/дел

Режим работы

Канал 1, канал 2, канал 1(2) инвертированный, канал 1 и 2

Математика

+, -; БПФ

Канал горизонтального отклонения

Коэф. развертки (К разв.)

1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел-10 с/дел

Погрешность установки (К разв.)

±0,01%

Режим работы

Основной, задержанный, ZOOM окна, самописец, X-Y

Синхронизация

Источник синхросигнала

Канал 1, канал 2, сеть, внешний

Режим запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL/SECAM), пред-(20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 нс…10 с), задержанный (100 нс…1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ±12 В)

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации

0…25 МГц: 0,5 деления или 5 мВ 25 МГц-60/100:1,5 деление или 15 мВ

Анолого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)

Эквив. частота дискретизации

25 ГГц

Длина записи

4 кБ

Пиковый детектор

10 нс

Режим работы

Выборка, пик. детектор (>10 нс); усреднение (2/…/256)

Курсорные измерения

Функции

dU; dТ;

Автоматические измерения

Функции по вертикали

U пик-пик; U; U ср.кв.; U0; - U;+ U; U макс.; U мин.

Функции по горизонтали

F, T ; t нарастания; t среза; +; -; коэф. заполнения

Дополнительные возможности

Интерфейс

USB, SD

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

X-кан. 1; Y-кан. 2; разность фаз <30 до 100 кГц

Внутренняя память

Запись/считывание: 15 осциллограмм; 15 профилей

Общие данные

ЖК- дисплей

Цветной, TFT, 5,6 дюймов, 8х10 дел (разрешение 320x240)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор)

Габаритные размеры

140х142х310 мм

Масса

2,5 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2)
