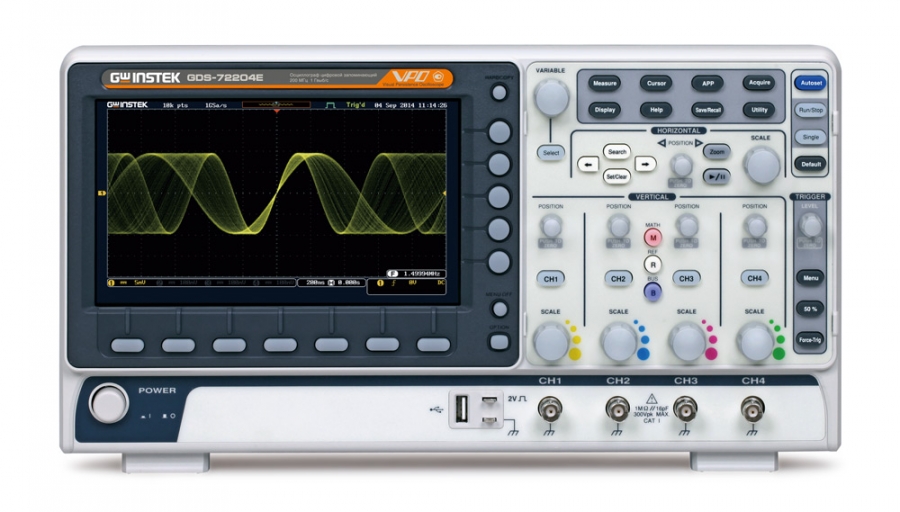

Осциллограф GDS-72202E

Цифровой осциллограф: 200 МГц, 2 канала; 1 мВ…10 В/дел (1 МОм); 1 нс/дел…100 с/дел; АЦП 8 бит; макс. частота дискретизации 1 Гвыб/с; макс. длина записи 10 МБ; сегментированная память (29000 сегм), функция слежения курсоров; функция БПФ (1 МБ); расширенная синхронизация (фронт, длит., ТВ, событ., поперем.); вход внешн. синхр.; синхронизация и декодирование сигналов I2C, UART, CAN, LIN; память 24 осциллограммы, 20 профилей; TFT дисплей (800×480) диагональ 20 см; интерфейсы: USB (запись, управление), LAN; 384×208×127 мм; 2,8 кг







Описание



  • Краткие характеристики:
  • Количество каналов 2
  • Полоса пропускания 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Максимальный объем памяти 10 МБ
  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
  • Режим сегментированной памяти (до 29,000 сегментов)
  • Режим «Поисковая машина» для поиска событий по заданным условиям
  • 28 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: сложение, вычитание, умножение, деление.
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
  • Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
  • Режимы растяжки окна, самописец и XY
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN
  • Регистратор данных до 100 часов, интервал регистрации от 2 с.
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (20 см)
  • Вывод данных на печать (поддержка PictBrige)



Характеристики

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

GDS-72102E

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ

Число каналов

4

Полоса пропускания (-3 дБ)

0…200 МГц

Огранич. полосы пропуск.

20 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3 %

Время нарастания

≤ 3,5 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

300 В (DC+AС пик), Кат

Математика

+, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з)

КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,005 %

Режимы работы

Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y

СИНХРОНИЗАЦИЯ

Источники синхросигнала

любой из каналов, внешний (толь 2 кан. мод.), сеть, по лог. шине (D0-D15)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.)
и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с),
по событию (1…65535), попеременно (ALT); по шине

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхр.

1 дел

АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ

Разрешение по вертикали

8 бит

Частота дискретизации

2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал

Интерполяция

SinX/x

Длина записи

10 МБ

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

КУРСОРНЫЕ ИЗМЕРЕНИЯ

Функции

ΔU; ΔT; 1/ΔT

АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +; -; коэф. заполнения (%), фаза

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Интерфейс

USB, LAN

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология VPO

Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа.
Скорость обновления экрана до 120.000 раз в сек.

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц

Внутренняя память

Запись/считывание: 24 осциллограммы; 20 профилей

ОБЩИЕ ДАННЫЕ

ЖК-дисплей

Цветной (TFT) WVGA, диагональ 20 см, 8 х 10 дел (разреш. 800 х 480)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор)

Габариты, масс

384 х 208 х 127 мм, 2,8 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)
