Осциллограф С1-115

Предназначен для комплексного исследования периодических и однократных электрических сигналов путем визуального наблюдения или фотографирования.

Описание

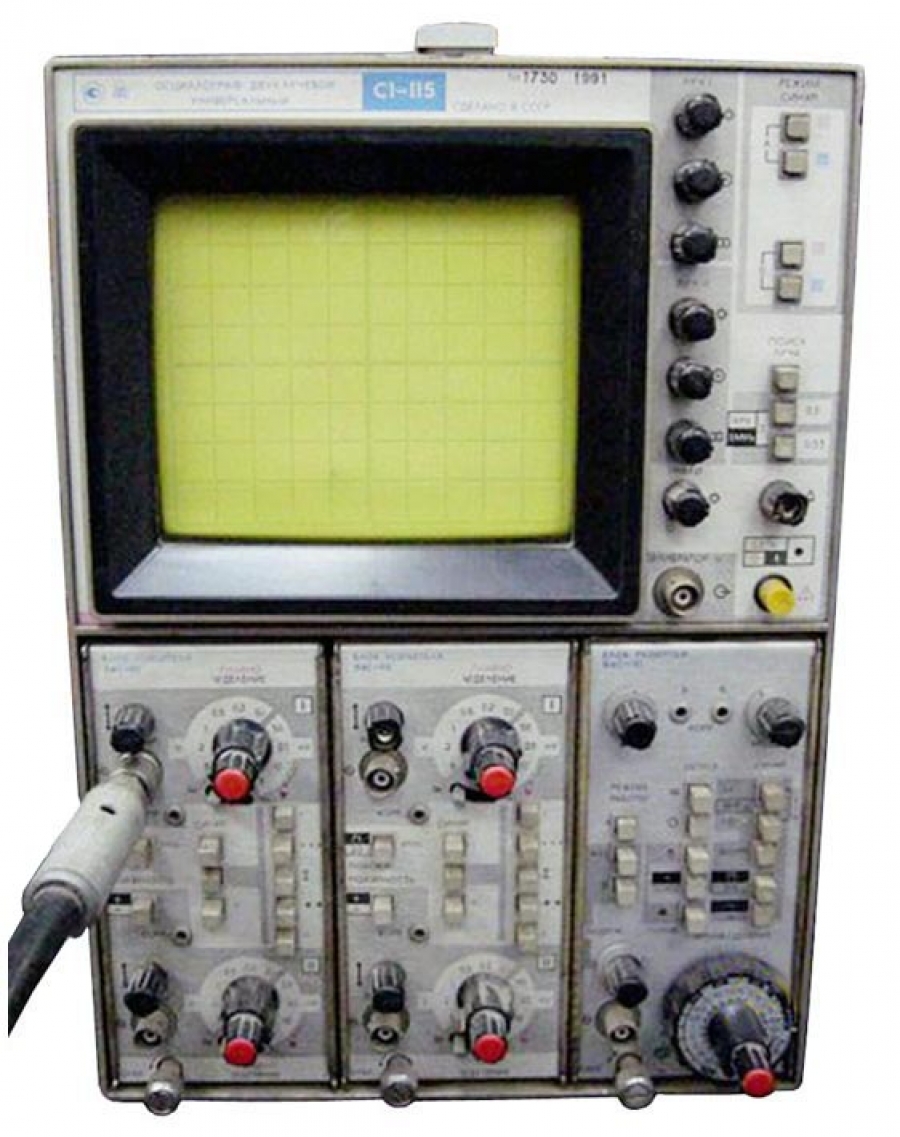

Осциллограф С1-115 универсальный предназначен для комплексного исследования периодических и однократных электрических сигналов путем визуального наблюдения или фотографирования.

В приборе осциллограф С1-115 универсальный предусмотрена возможность одновременного использования двух сменных блоков усилителей в каналах вертикального отклонения и одного блока развертки - в канале горизонтального отклонения.

Обеспечивается взаимозаменяемость сменных блоков без дополнительной подстройки прибора.

Особенности прибора осциллограф С1-115 универсальный:

- наличие в его составе калибратора 2К11, предназначенного для настройки и метрологического обеспечения проверки параметров базового блока;

- наличие режима независимого осциллографирования на каждом луче ЭЛТ.

Характеристики

Время нарастания ПХ - 7нс;

Рабочая часть экрана - 120х100мм;

Потребляемая мощность - 150В∙А;

Основные характеристики сменных блоков прибора осциллограф С1-115 универсальныйприведены в таблице 1;

Таблица 1 Основные характеристики сменных блоков прибора осциллограф С1-115 универсальный

Усилители
Параметры	Я4С-90 блок усиле ния	Я4С-96двухканальный стробоскопический преобразователь	Я4С-100двухканальный стробоскопический преобразователь
Число каналов	2	2	2
Полоса пропускания	50МГц	0МГц-12МГц	0МГц-18МГц
Коэффициент отклонения	5мВ/дел-5000мВ/дел	2мВ/дел-200мВ/дел	2мВ/дел-200мВ/дел
Полное входное сопротивление	1 МОм, 20пФ	50 Ом±1 Ом	50 Ом±1 Ом
Блоки развертки
Параметры	Я4С-91 блок развертки	Я4С-95 блок стробоскопической развертки	Я4С-101 блок стробоскопической развертки
Коэффициент развертки	5нс/дел-50мс/дел (А); 20нс/дел-5мс/дел (Б)	20пс/дел-50мс/дел	0,01нс/дел-0,01мс/дел
Максимальная частота синхронизации	100МГц	5ГГц	10ГГц
Минимальное изображение при внутренней синхронизации	0,8 дел	-	-
Минимальная амплитуда сигнала внешней синхронизации	0,4В	0,1В (0,5ГГц-5ГГц)	0,05В (50Гц-1ГГц); 0,1В (0,5ГГц-10ГГц)

Сменные блоки специального назначения прибора осциллограф С1-115 универсальныйприведены в таблице 2

Таблица 2 Сменные блоки специального назначения прибора осциллограф С1-115 универсальный

Наименование специального блока	Тип	Выполняемые функции
Блок генератора перепада напряжения	Я4С-89	Генерирование перепада напряжения
Блок характериографа	Я4С-92	Измерение статических характеристик полупроводниковых приборов
Блок вольтметра универсального	Я4С-97	Измерение напряжения постоянного тока, тока, сопротивления, температуры
Блок цифровой задержки	Я4С-98	Цифровая задержка запуска, измерение временных интервалов
Блок задержки	Я4С-102	Задержка двух импульсных сигналов
Блок измерения	Я4С-105	Измерение амплитудно-временных параметров аналоговых сигналов по изображению на экране ЭЛТ
