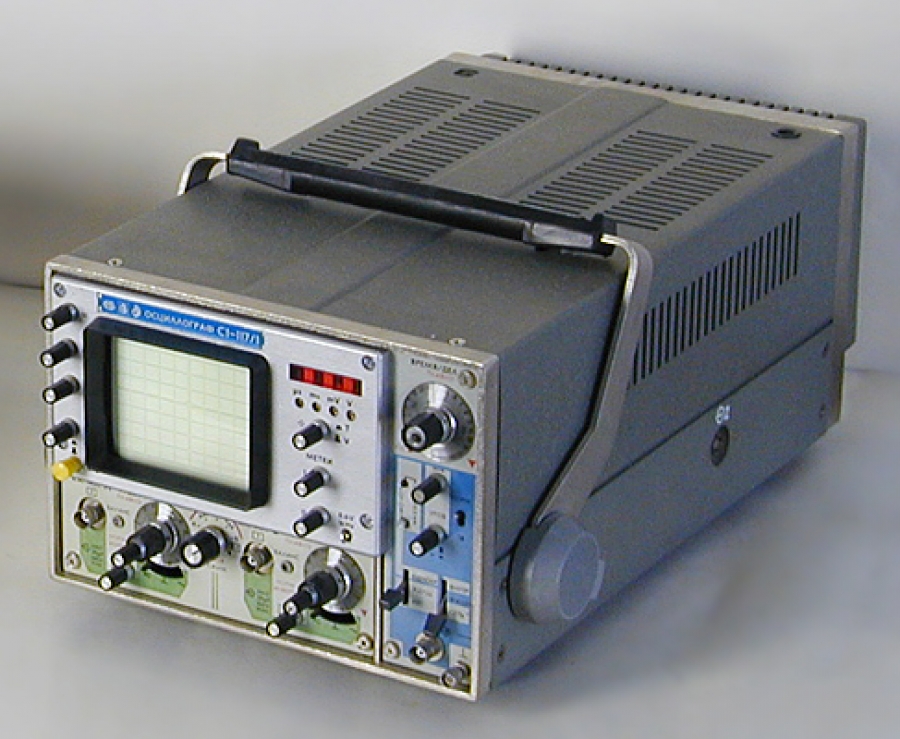

Осциллограф С1-117/1 универсальный с полосой пропускания 0МГц-15МГц предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров как по шкале экрана ЭЛТ, так и цифровым методом.

Условия эксплуатации:

    повышенная температура - рабочая 40°С;

    предельная - 50°C;

    пониженная температура - рабочая -10°C;

    предельная - предельная -50°С;

    повышенная влажность - 98% при 25°С.

    Осциллограф С1-117/1 сохраняет свои технические характеристики в пределах норм, установленных в ТУ, при питании:

     - от источников постоянного тока напряжением 27В±2,7В для варианта исполнения с питанием от источника 27В по особому заказу;

     - от сети переменного тока напряжением 220В±22В , частотой 50Гц±1,5Гц и 60Гц±1,5Гц и содержанием гармоник до 5%;

    - от сети переменного тока напряжением 220В±22В, частотой 400Гц±10Гц и содержанием гармоник до 5%или от сети переменного тока напряжением 115В±5В частотой 50Гц (вместо питания от сети 400Гц - по особому заказу).

    Размер экрана осциллографа С1-117/1 60x80мм;

    Тракт вертикального отклонения обеспечивает следующие режимы работы:

    - наблюдение сигнала от канала А;

    - наблюдение сигнала от канала Б;

    - суммирование сигналов от каналов А и Б;

    - двухканальный режим с синхронизацией по каналу А или Б;

    - инвертирование сигнала канала Б;

    Коэффициенты отклонения должны устанавливаться пятнадцатью калиброванными положениями от 0,1мВ/дел. до 5В/дел. в отношении 1:2:5 и плавно увеличиваться относительно калиброванных положений не менее чем в 2,5 раза;

    Предел допускаемой основной погрешности коэффициентов отклонения ±4%, предел допускаемой погрешности в рабочих условиях применения ±6%.

    Время нарастания ПХ не более 23нс;

    Время установления ПХ каждого из каналов не превышает 170нс;

    Пределы перемещения луча по вертикали относительно середины рабочей части экрана в каждом канале не менее 60мм.

    Параметры входа канала вертикального отклонения С1-117/1:

    - при непосредственном входе входное активное сопротивление составляет 1 МОм±0,02 МОм, входная емкость не более 35пФ;

    - с делителем 1:10 входное активное сопротивление составляет 1 МОм±0,02 МОм , входная емкость не более 17пФ;

    Допустимое суммарное значение постоянного и переменного напряжений на закрытом входе каждого канала вертикального отклонения не более 300В, на открытом входе не более 100В, с делителем 1:10 не более 300В;

    Коэффициент развязки С1-117/1 между каналами вертикального отклонения в диапазоне частот до 15MГц - не менее 1000;

    Тракт горизонтального отклонения обеспечивает следующие режимы работы - автоколебательный, ждущий, однократный;

    Коэффициент развертки в приборе устанавливается девятнадцатью калиброванными положениями от 5∙10^-7с/дел. до 0,5с/дел. в отношении 1:2:5. В приборе обеспечивается плавное увеличение коэффициента развертки относительно калиброванного положения не менее чем в 2,5 раза;

    В осциллографе С1-117/1 обеспечивается десятикратная растяжка развертки;

    Предел допускаемой основной погрешности коэффициентов развертки ±4%;

    Предел допускаемой основной погрешности коэффициентов, развертки при включенной "растяжке" ±5%;

    Предел допускаемой погрешности коэффициентов развертки в. рабочих условиях применения ±6%, при включенной "растяжке" ±7,5%;

    Пределы перемещения луча по горизонтали обеспечивают совмещение начала и конца линии развертки с центром экрана;

    Коэффициент отклонения усилителя горизонтального отклонения не превышает 1В/дел. Полоса пропускания лежит в пределах 20Гц-1MГц;

    Тракт горизонтального отклонения С1-117/1 обеспечивает следующие виды синхронизации:

    - синхронизация от сигнала канала А (Б) в одноканальном режиме работы;

    - синхронизация от сигнала канала А или канала Б в двухканальном режиме работы;

    - синхронизация от сигналов канала А в режиме суммирования сигналов канала А и канала Б;

    - синхронизация от внешнего источника;

    - синхронизация от сети;

    - внутренняя синхронизация кадровым синхроимпульсом телевизионного сигнала;

    Мощность, потребляемая осциллографом С1-117/1 от сети при номинальном напряжении не превышает:

    - 50В∙А от сети 220В, от сети 115В;

    - 45Вт от источников постоянного тока напряжением 27В;

    Габаритные размеры - 273х180х465мм;

    Масса С1-117/1 - не более 10кг.
