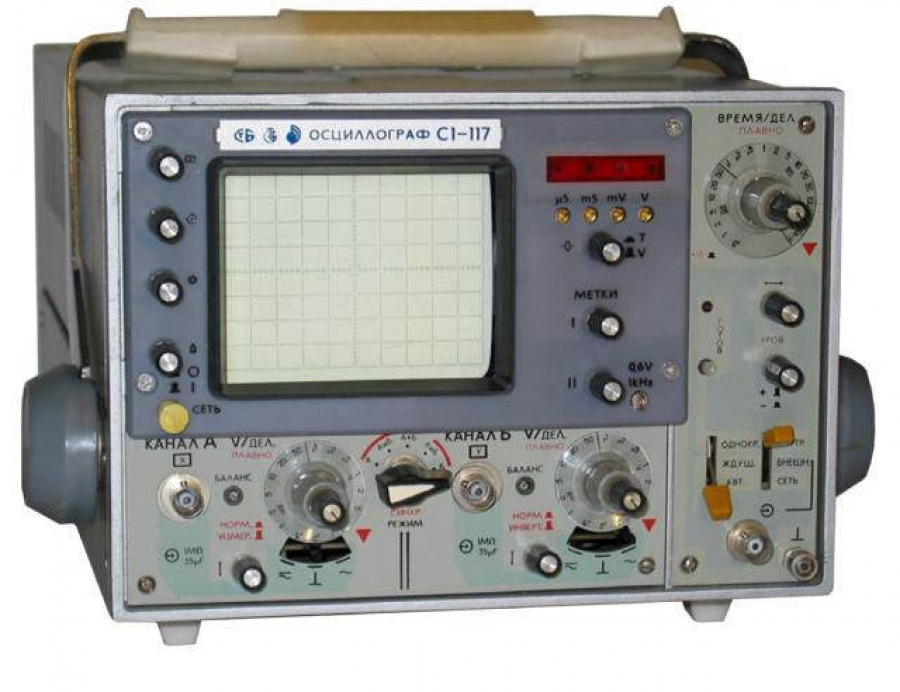

Осциллограф С1-117

    Предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров.

    Время нарастания ПХ 35 нс
    Коэффициент отклонения 0,1 мВ/дел-5 В/дел, до 50 В/дел с внешним делителем 1:10
    Полоса пропускания 0-10 МГц, 0-100 кГц в диапазоне 0,1-0,5 мВ/дел
    Погрешность 4%

    Осциллограф С1-117 предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале ЭЛТ, а также цифровым методом (для С1-117/1) с индикацией результатов измерения и размерности измеряемых параметров на светодиодном индикаторе. Высокая чувствительность (0,1 мВ/дел). Синхронизация ТВ - сигналом.

    Широкий набор присоединительных устройств. Универсальные малогабаритные двухканальныеОсциллографы С1-117 обеспечивают исследования сигналов в широком диапазоне амплитуд от 400 мкВ до 300 В с частотой до 15 МГц. Высокая чувствительность (0,1 мВ/дел.) позволяет использовать приборы в радиоизмерительной, вычислительной, электронной, медицинской технике, ядерной физике.

    Наличие ТВ-синхронизации делает его удобным для ремонта теле- и видеоустройств. В приборахОсциллограф С1-117 имеется цифровая индикация результатов измерений - измерение амплитудных и временных параметров периодических сигналов сложной формы; комбинированное питание - работа от сети переменного тока 220 В частотой 50, 400 Гц, а также от источника постоянного тока напряжением 27 В; возможность оперативного подключения входов осциллографа к исследуемому устройству - широкий набор присоединительных устройств. Возможна эксплуатация прибора Осциллограф С1-117 вне капитальных сооружений.

Технические данные

    Число каналов 2.

    Рабочая часть экрана, мм 60x80.

    Ускоряющий потенциал, кВ, 3.

    Вертикальное отклонение (каналы А и Б)   чувствительность ступенями от 0,1 мВ/дел. до 5 В/дел, соответственно ряду чисел 1,2,5(15 ступеней) и плавно между ступенями 0,1х10^-3... 5

полоса пропускания, МГц 0...15

    время нарастания ПХ: при отклонении 1 мВ/дел. и выше, не более, нс 23 при отклонении 0,1...0,5 мВ/дел, не более, мкс 3,5

    Входной импеданс: непосредственный вход 1 МОм с параллельной емкостью, не более, пФ 35 с делителем 1:10 1 МОм с параллельной емкостью, не более, пФ 17 Максимальное входное напряжение (переменное + постоянное), В: на закрытом входе 300 на открытом входе 100 на закрытом или открытом входе с делителем 1:10 300

    Погрешность коэффициентов отклонения, %: в нормальных условиях ±4 в рабочих условиях ±6Погрешность цифрового измерения амплитуды, % 2 ... 3

    Горизонтальное отклонение:

    Коэффициент развертки устанавливается ступенями соответственно ряду чисел 1, 2, 5 (19 ступеней) и плавно между ступенями. Имеется 10-кратная растяжка коэффициентов развертки, с/дел 0,5х10^-6...0,5

    Погрешность, %: в нормальных условиях ±4 в рабочих условиях ±6.

    Погрешность при включенной растяжке, %: в нормальных условиях ±5 в рабочих условиях ±7,5.

    Погрешность цифровых измерений временных сигналов, % 1 ... 2.

    Синхронизация внутренняя: гармоническими сигналами 10Гц-15·10⁶Гц импульсными сигналами при размере изображения более 0,8 дел, длительностью, с 0,06·10^-6-1

    Синхронизация внешняя: гармоническими сигналами, Гц 10 ... 15х10⁶ импульсными сигналами при амплитуде сигнала от 0,5 до 5 В, длительностью, с 0,06х10^-6...1

    Калибратор:

    Прямоугольные импульсы, В/кГц 0,6 / 1

    Погрешность амплитуды и частоты в нормальных условиях, не более, % ±1.

    Питание: от сети переменного тока, В/Гц 220/50; 220/400 от источника постоянного тока, В 27.

    Погрешность амплитуды и частоты в нормальных условиях, не более, % ±1 Потребляемая мощность: от сети переменного тока, ВА 50 от источника постоянного тока, 45Вт.

    Габаритные размеры, мм 273x180х465.

    Масса, не более, кг 10.

    Диапазон рабочих температур, °С от минус 10 до 40.
