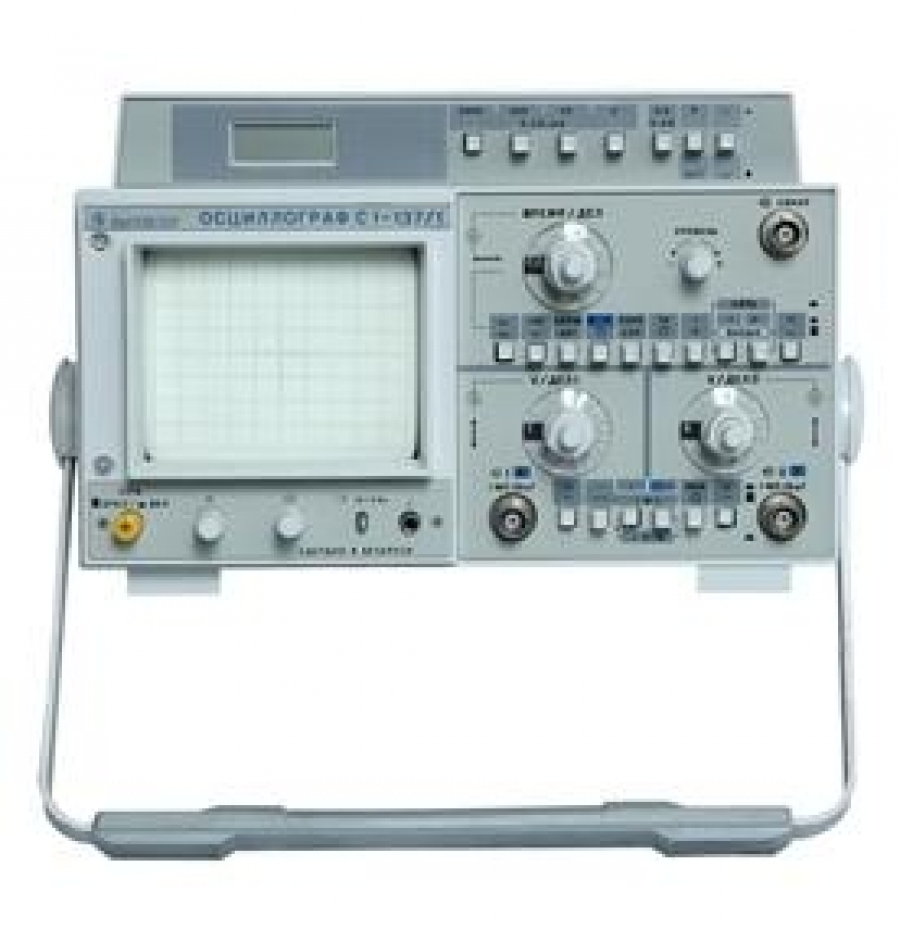

С1-137/1 осциллограф универсальный предназначен для исследования формы электрических сигналов в реальном масштабе времени в диапазоне напряжений от 6 мВ до 40 В(размах, с делителем 1:10 - до 300 В) и длительностью от 50 нс до 2 с в диапазоне частот от 0Гц до 25 МГц, а также для измерения напряжения постоянного и переменного тока в диапазонахот 2 мВ до 1000 В и от 2 мВ до 700 В соответственно, силы постоянного и переменного тока в диапазонах от 20 мкА до 2 А, электрического сопротивления постоянному току в диапазоне от 1 Ом до 2 МОм.

Осциллограф С1-137/1 - портативный прибор, который обеспечивает:

- отображение непрерывных и импульсных сигналов;

- измерение их амплитудных и временных параметров;

- синхронизацию развертки строчным и кадровым синхроимпульсами TV-сигнала.

Область применения: ремонт, регулировка и сервисное обслуживание радиоэлектронной аппаратуры в лабораторных, производственных, а также бытовых условиях.

Технические характеристики С1-137/1:

Размер экрана - 60×80 мм.

Полоса пропускания тракта вертикального отклонения - 25 МГц.

Количество каналов - 2.

Диапазон коэффициентов осциллографа:

- отклонения - от 2 мВ/дел до 5 В/дел;

- с делителем 1:10 - 50 В/дел.

Пределы допускаемой погрешности коэффициентов отклонения:

- каждого из каналов - ±4%;

- с делителем 1:10 - ±5%.

Время переходной характеристики С1-137/1:

- нарастания - не более 14 нс;

- установления - не более 50 нс;

- при роботе с делителем 1:1 - не более 20 нс.

Неравномерность - не более 3%.

Выброс - не более 9%.

Непосредственный вход ПХ:

- входное активное сопротивление - 1±0,02 МОм;

- входная емкость - не более 25 пФ.

При роботе осциллографа с делителем 1:10:

- входное активное сопротивление - 1±0,02 МОм;

- входная емкость - не более 17 пФ.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки С1-137/1 - от 200 нс/дел до 200 мс/дел.

Пределы допускаемой основной относительной погрешности коэффициентов развертки:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Внутренняя синхронизация в осциллографах:

- диапазон частот - от 10 Гц до 25 МГц;

- максимальный уровень - 8 дел;

- минимальный уровень - 0,8 дел.

Внешняя синхронизация С1-137/1:

- диапазон частот - от 10 Гц до 25 МГц;

- нестабильность - не более 0,2 дел;

- максимальный уровень - 0,5 В;

- минимальный уровень - 5 В.

Наличие режима X-Y - в полосе от 10 Гц до 1 МГц (коэффициент отклонения - не более 10%).

Диапазон измерения цифрового мультиметра для постоянного тока:

- силы - от 0,02 мА до 2 А;

- погрешность - 0,4%;

- сопротивления - от 1 Ом до 2 МОм;

- погрешность - 1,5%;

- напряжения - от 2 мВ до 1000 В;

- погрешность - 0,7%.

Диапазон измерения для переменного тока:

- среднеквадратичного значения напряжения - от 2 мВ до 700 В;

- погрешность - 2,5%.

Входное сопротивление - 1 МОм±0,1%.

Тип сигнала калибратора осциллографа - меандр.

Частота следования - 1000±15 Гц.

Амплитуда следования - 1±0,015 В.

Габаритные размеры - не более 270×160×375 мм.

Масса - не более 5 кг.

Условия эксплуатации С1-137/1:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре +25º С - от 30% до 80%.

Напряжение - 220±22 В.

Частота приборов осциллографы С1-137/1 - 50±1 Гц.

Потребляемая мощность - 40 Вт.
