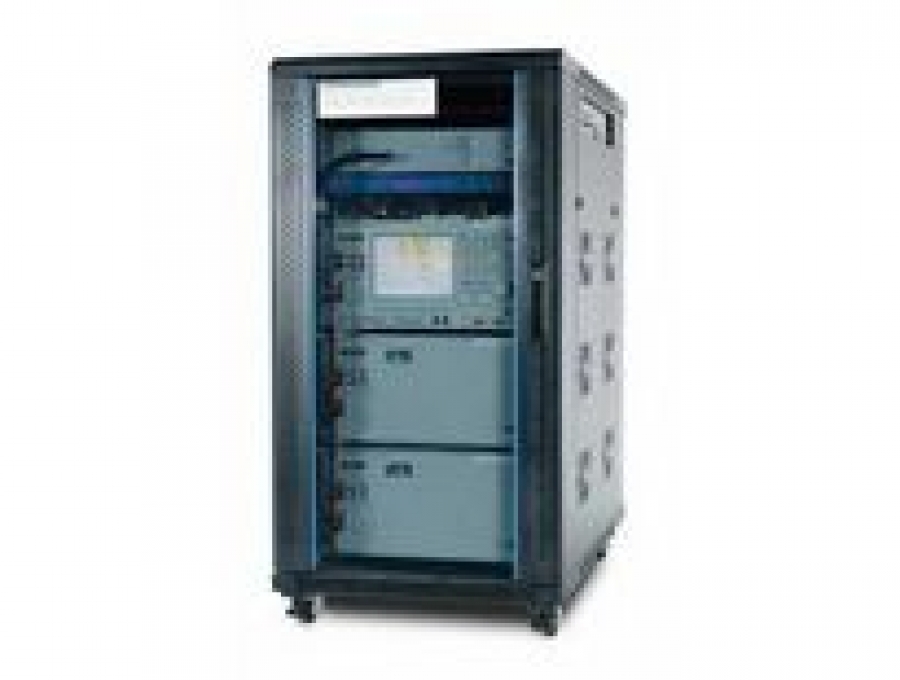

Fluke 6135A/PMUCAL

Система калибровки установки векторного измерения 6135A/PMUCAL. Выходное напряжение, на фазу 1008 В. Выходной ток, на фазу 21 А. Соответствие выходного тока 9 В. Диапазон выходной частоты 16 Гц – 6 кГц.

Описание

Быстрая, автоматизированная, прослеживаемая калибровка соответствует IEEE C37.118.1™-2011

В современной интеллектуальной энергосистеме используются установки векторного измерения (PMU), в реальном времени предоставляющие критически важные данные о напряжении, токе, частоте и фазе в распределительной сети. Для обеспечения последовательных, точных и достоверных данных очень важно, чтобы PMU были правильно откалиброваны.

Система калибровки установки векторного измерения 6135A/PMUCAL является единственной полностью автоматизированной и прослеживаемой системой калибровки PMU, доступной на рынке на сегодняшний день. Это идеальное решение для разработчиков и производителей PMU, а также для национальных метрологических институтов (НМИ). Кроме того, решение предназначено для калибровочных установок сторонних производителей, сетей энергоснабжения и организаций, связанных с передачей электроэнергии.

Сферы применения включают калибровку PMU перед установкой и в течение всего срока службы по мере необходимости; выполнение типовых испытаний PMU и других приборов в электросети; действия по утверждению прототипов. Поскольку 6135A включает эталон для калибровки трехфазной электрической мощности 6135A, его также можно использовать для калибровки широкого диапазона нагрузки электрической мощности и приборов для измерения качества электроэнергии.

Интегрированная система 6135A/PMUCAL полностью соответствует стандарту IEEE C37.118.1-2011 и разделу 7 стандарта IEEE C37.242:2013 по эксплуатации и проверке PMU. Благодаря полной автоматизации, даже неспециалисты могут быстро приступить к использованию системы, выполнив все требуемые испытания за несколько часов, а не за несколько дней, как при использовании ручных методов.

Обзор особенностей 6135A/PMUCAL

Система 6135A/PMUCAL позволяет:

  • выполнять калибровку и тестирование PMU с клиентского компьютера на месте установки испытательной системы или дистанционно, через Интернет;
  • быстро переходить к тестированию PMU;
  • выполнять калибровку автоматически или создавать индивидуальные интерактивные процедуры тестирования PMU;
  • обеспечивать необходимые статические и динамические условия напряжения и тока, которые существуют в распределительной сети данного стандарта;
  • подавать такие сигналы на установку векторного измерения;
  • регистрировать полученные с PMU результаты;
  • выполнять оценку общей погрешности вектора, частотной погрешности и скорости изменения частотной погрешности;
  • cравнивать эти результаты с исходным испытательным сигналом;
  • оценивать относительно пороговых значений, установленных стандартом IEEE Std C37.118.1™-2011;
  • создавать отчеты о тестировании, графики и свидетельства о калибровке, которые могут распечатываться или распространяться в электронном виде.

Требования к компьютеру клиента

  • Операционная система Microsoft Windows 7
  • Microsoft Excel 2003 или более поздней версии
  • Процессор 2 ГГц
  • 2 ГБ ОЗУ
  • 20 ГБ свободного пространства на диске для программы и данных
  • Сетевое подключение > 300 КБ/с
  • Привод DVD 32X для установки программного обеспечения для калибровки

Электрические характеристики точности источника

См. характеристики в руководстве пользователя 6100B/6105A.

Требования к компьютеру клиента

  • Операционная система Microsoft Windows 7
  • Microsoft Excel 2003 или более поздней версии
  • Процессор 2 ГГц
  • 2 ГБ ОЗУ
  • 20 ГБ свободного пространства на диске для программы и данных
  • Сетевое подключение > 300 КБ/с
  • Привод DVD 32X для установки программного обеспечения для калибровки
