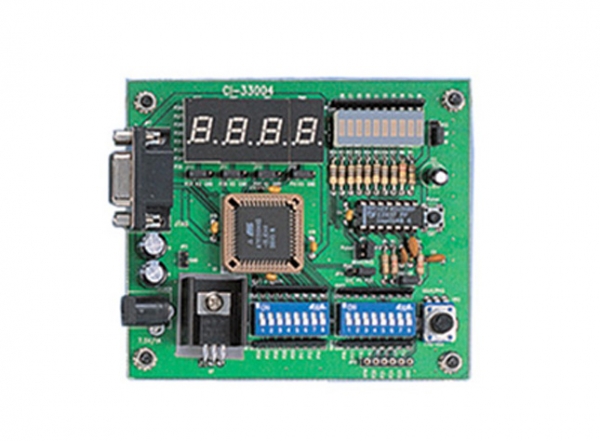

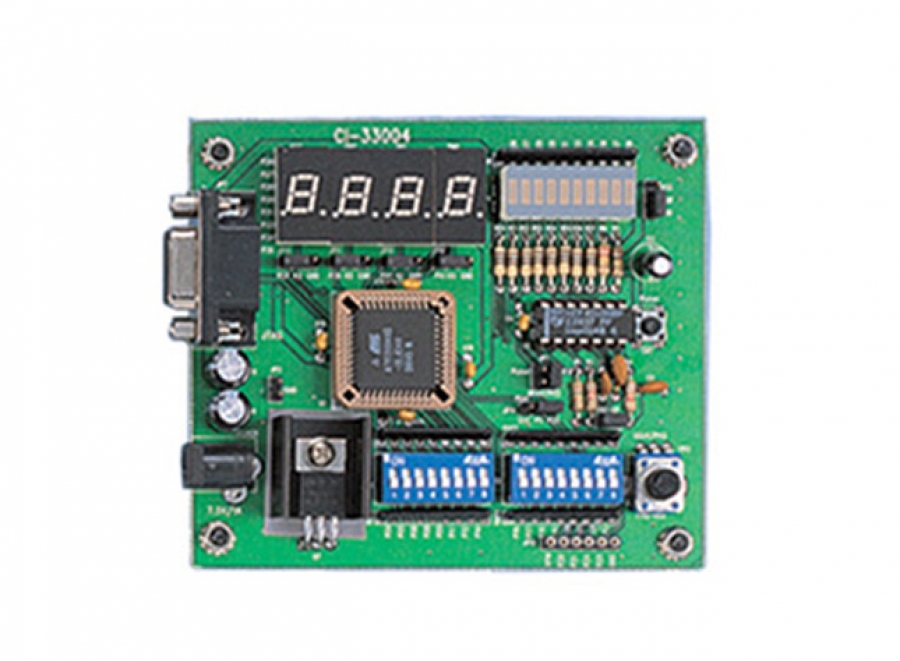

CI-33004

Микросхема Atmel ATF1504-15 CPLD совместима с Altera
MAX7064, содержит 64 микроячеек, более 1000 используемых
затворов, которые могут быть перепрограммированы около
10 тысяч раз.

Описание

Особенности

Микросхема Atmel ATF1504-15 CPLD совместима с Altera
MAX7064, содержит 64 микроячеек, более 1000 используемых
затворов, которые могут быть перепрограммированы около
10 тысяч раз.



AlteraMAX+PLUS II применяется для разработки микросхем,
пользователи которых могут легко разрабатывать,
моделировать и реализовывать цифровые схемы с помощью
графического или текстового редактора (синтакс HDL).



Программа загружается через ПКна микросхему CPLD
через последовательный порт с помощью технологии JTAG.



Обеспечивают простой ввод-вывод для повышения эффективности разработки



Подходит для разработки новых FPGA



Лучшее бюджетное решение





Характеристики

Технические характеристики

1. 16 двухрядных переключателей для ввода цифрового
сигнала состояния
2. 10-сегментные светодиоды для отображения состояния
выхода
3. 4-разрядный 7-сегментный дисплей для статического
и динамического запуска
4. Двухканальный выход тактовых импульсов

Регулируемый диапазон частот: от 10Гц до 350Гц (±20%)

Фиксированная частота 3,5 КГц (+20%)

5. Altera MAX+PLUS II
6. Программное обеспечение обмена файлами Altera POF2JED
и программное обеспечение для программирования ISP
7. ДляWindows 95/98/2000/XP
Порт принтера компьютера необходим



Сферы применения

1. Разработка комбинаторных логических схем
2. Разработка последовательных логических схем
3. Разработка триггерных схем
4. Разработка счетчиков и приложений
5. Разработка арифметико-логических устройств и риложений
6. Кодер/Декодер и умножители / делители
7. Производство и применение цифровых продуктов

Загрузить

CI-33004 K&H Экспериментальная плата
