DGS-200

DGS-200 охватывает две темы в современной связи: GPS технологии и GSM / технологии GPRS.

В модуле GPS, GPS - приемник декодирует строки NMEA данных от спутников и вывода на программный интерфейс для обсуждения текущего положения, скорости, направления, время и т.д.

В модуле GSM / GPRS, использование AT команд. Студенты могут использовать программный интерфейс для отправки AT команды для управления модулем GSM / GPRS, SMS сообщение отправить и сделать телефонный звонок через интерфейс гарнитуры, или доступ к Интернету. При интеграции как GPS и GSM / модули GPRS, широта и долгота данные , полученные с помощью модуля GPS, эти ссылки данные будут отправлены в интернет по GPRS службы и сообщили в Google Карта сайта.

Описание

Особенности

Мощная платформа для экспериментов с беспроводной связью для обучения и объединения GSM/GPRS с модулями GPS по протоколам FAX Classl, TCP/IP, NMEA0183, 3GPPTS 27.005 и 3GPP TS 27.007.



Список экспериментов

Эксперимент1-1 : Настройка скорости в бодах модуля GPS

Эксперимент1-2 : Контроль обновления скорости модуля GPS

Эксперимент2-1 : Вызов на мобильный телефон с помощью DGS-200 и команды AT

Эксперимент2-2 : Ответ на вызов на мобильный телефон с помощью DGS-200 и команды AT

Эксперимент2-3 : Отправка сообщения на мобильный телефон с помощью DGS-200 и команды AT

Эксперимент2-4 : DGS-200 принимает сообщение с мобильного телефона с помощью команды AT

Эксперимент 2-5 : DGS-200 проверяет качество сигнала с помощью команды AT

Эксперимент2-6 : DGS-200 подключается к интернету

Эксперимент 3 : Эксперимент с микроконтроллеру

Эксперимент 4 : Эксперимент с приложением DGS-200



Характеристики

Технические характеристики аппаратной части:

Модуль GSM/GPRS : Telit GC864-Quad V2:

1. Поддерживает протоколы 3GPP TS 27.005, 3GPP TS 27.007, FAX класса 1, TCP/IP

2. Ширина полосы 850/900/1800/1900 МГц

3. GPRS по протоколу передачи PPP(Point-to-Point Protocol)



Модуль EM-406A глобальной системы навигации GPS

1. Высокопроизводительный GPS-чипсет SiRF star M

2. Поддерживает протокол передачи данных NMEA0183

3. Встроенная патч-антенна, полоса 1575,42 МГц



Микроконтроллер: Philip P89LRC922FN

1. Флеш-память 8 KB, ПЗУ на 256 байт

2. Микроконтроллер отвечает за передачу сообщения о долготе и широте, полученного от модуля GPS. Соответствующее сообщение передается на модуль GSM/GPRS через сервис GPRS по указанному IP- адресу.

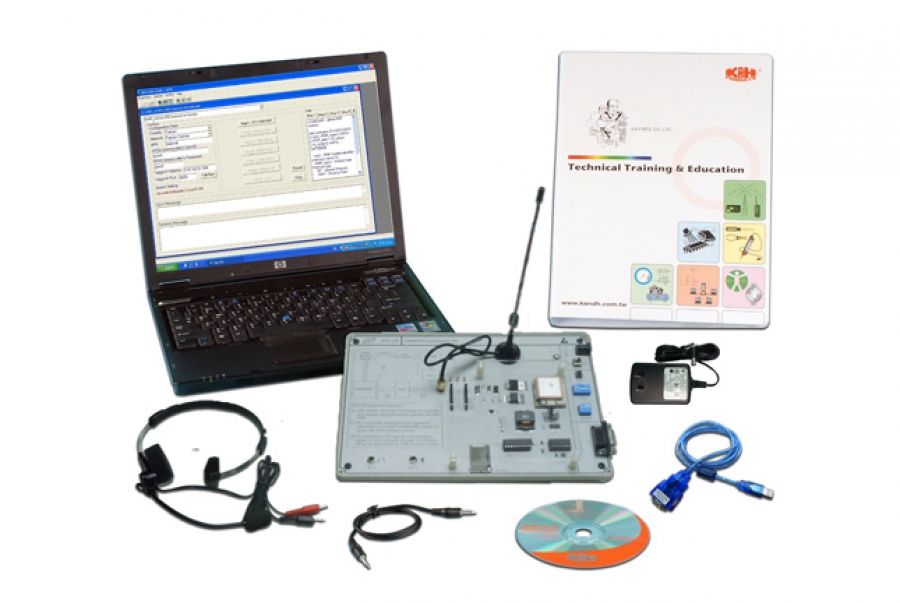

Принадлежности:

1. Переходник RS-232 - USB : 1 шт.

2. Антенна GSM/GPRS (полоса частот: 850/900/1800/1900) : 1шт.

3. Преобразователь переменного тока (вход 100~240 В

переменного тока, выход 9 В/1 A постоянного тока) : 1шт.

4. Микрофон с наушниками : 1 комплект

5. Аудиолиния : 1 шт.

6. Батарейный отсек : 1шт. (без батареек)

7. Руководство по проведению экспериментов : 1 шт.

8. CD-ROM : 1 шт.





*Ноутбук не входит в состав поставки

*Необходима местная SIM-карта
