ITS-200

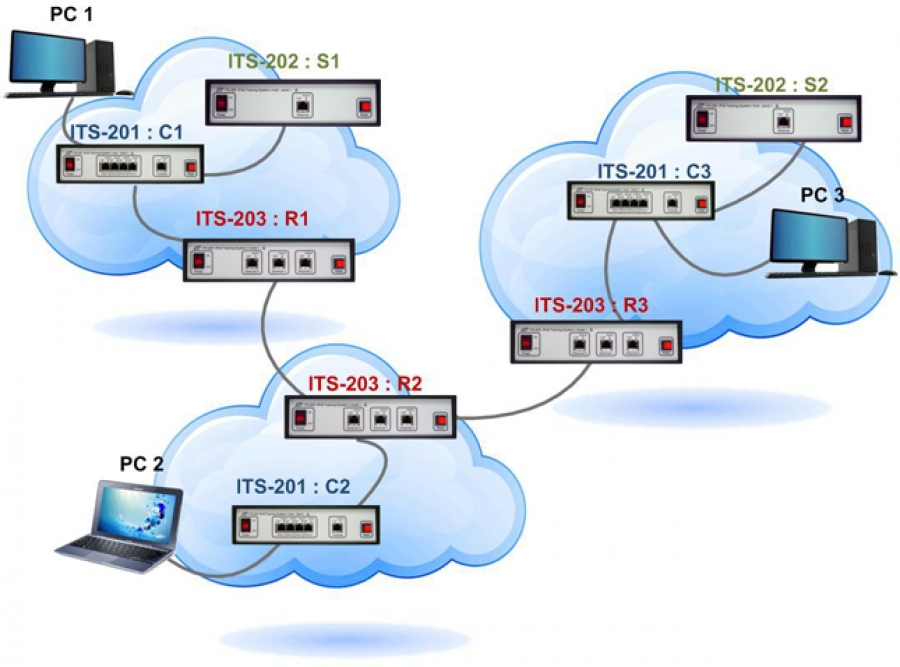

В результате бурного роста числа разнообразных сетевых и мобильных устройств, а также глобального распространения сетевых технологий протокола IPv4 оказалось недостаточно, и был разработан интернет-протокол нового поколения (IPv6). Кроме обеспечения большего адресного пространства IPv6 не только повышает эффективность маршрутизации и безопасность сетевого уровня (встроенный механизм шифрования IPSec), но также по ходу развития протокола создает новые способы адресации и более продвинутые механизмы QoS. Назначение серии ITS-200 - дать студентам ясные и всеобъемлющие знания о протоколе и рабочих характеристиках спецификации IPv6. Полная система включает ITS-201(хост:клиент) , ITS-202 (хост:сервер) и ITS-203 (маршрутизатор). Имея эти три устройства, можно проводить как групповые, так и отдельные эксперименты.



Описание

Особенности



1. Двухстековая система IPv4 и IPv6 (Dual-Stack).
2. Поддерживает сервис Remote Packet Capture (RPCAP)
3. Использование фильтрующего сетевого отвода для балансировки
нагрузки и агрегирования портов во избежание потери
просматриваемых пакетов.
4. Программа GUI для отправки и просмотра пакетов IPv4 и IPv6.
IPv4 : ICMP TCP UDP
IPv6 : Поддерживаются ICMPv6、DHCPv6、формат пакета
верхнего уровня и “Next Header” с Hop-by-Hop、Routing、
Fragment、Destination…и т.д.
5. Консоль и порты Port1~Port4 поддерживают автоматическое
согласование.
6. Эксперименты охватывают уровни 2 ~ 7 модели OSI.







Характеристики



Технические характеристики
1. Источник питания переменного ток а:100 В~240 В
переменного тока, 47~63 Гц
2. ЦП: ARM11, 32-битовый RISC на 667 МГц
3. Сетевое устройство: (автоматическое согласование)
(1) Консоль : 10/100 Мб Ethernet (802.3) 1 порт
(2) Порт 1~4 : 4-портовый коммутатор-концентратор
4. Встроенная многозадачная операционная система
5. IPv4/IPv6 dual stack (двойной стек)
6. Настройка конфигурационных параметров через браузер
7. С п е ц и а л ь н ы й п о л ь з о в а т е л ь с к и й г р а ф и ч е с к и й
интерфейс(GUI)
(1) Обеспечивает различные типы заголовков IPv4 и IPv6,
что позволяет пользователю легко изменять и отправлять
пакеты
(2) Поддерживает список команд Windows 7 OS IPv6
(3) Поддерживает список экспериментов с IPv6 и обеспечивает
необходимую информацию
8. Поддерживает сервис Remote Packet CAPture (RPCAP) и
использует ПО Wireshark для наблюдения за пакетами.
ITS-201



Список экспериментов



Эксперимент 1 : ITS-201, краткое введение
Блок 1 : Аппаратная часть ITS-201
Блок 2 : ПО ITS-201
Эксперимент 2 : Маршрутизатор Cisco 1905, краткое введение
Блок 1 : Конфигурация
Блок 2 : Список команд IPv6
Эксперимент 3 : Заголовок IPv6
Блок 1 : отправка пакета IPv4 и механизм RPCAP
Блок 2 : отправка пакета IPv6 и наблюдение за пакетом IPv6



Эксперимент 4 : Заголовок расширения IPv6
Блок 1 : Next Header-заголовок опций Hop-by-Hop
Блок 2 : Next Header- заголовок фрагмента
Блок 3 : Next Header- заголовок TCP (HTTP)
Блок 4 : Next Header- заголовок UDP (DNS)
Эксперимент 5 : Адресация IPv6
Блок 1 : DHCPv6(Dibbler Server/Client) с
отслеживанием состояния
Блок 2 : DHCPv6(Dibbler Server/Client) без
отслеживания состояния
Блок 3 : Windows command-ipconfig / release6
Блок 4 : Windows command-ipconfig / renew6
Эксперимент 6 : DHCPv6
Блок 1 : DHCPv6(Cisco 1905) с отслеживанием
состояния
Блок 2 : DHCPv6(Cisco 1905) без отслеживания
состояния
Блок 3 : Autoconfiguration(Cisco 1905) без
отслеживания состояния
Эксперимент 7 : ICMPv6 – сообщения об ошибках
Блок 1 : Destination Unreachable (Адресат
недоступен)
Блок 2 : Packet Too Big (Пакет слишком большой)
Блок 3 : Time Exceeded (Время истекло)
Блок 4 : Parameter Problem (Неправильный
параметр)
Эксперимент 8 : ICMPv6 – информационные сообщения
Блок 1 : Ping-адрес IPv4 и команда ARP
Блок 2 : Локальный ping-адрес канала IPv6 и команда
NetSH
Блок 3 : Ping-адрес глобальной одноадресной
рассылки IPv6
Эксперимент 9 : Обнаружение соседних узлов
Блок 1 : Разрешение адреса канального уровня
Блок 2 : Определение дублирования адресов
Блок 3 : Обнаружение маршрутизатора
Эксперимент10 : Переход IPv6
Блок 1 : Двойной стек
Блок 2 : Туннель (с 6 на 4,требуется опция Cisco
1905-SEC/K9)
Блок 3 : Транслятор (NAT-PT)
Эксперимент11 : Шлюз и маршрут IPv6
Блок 1 : Шлюз IPv4
Блок 2 : Шлюз IPv6
Блок 3 : Статический маршрут
