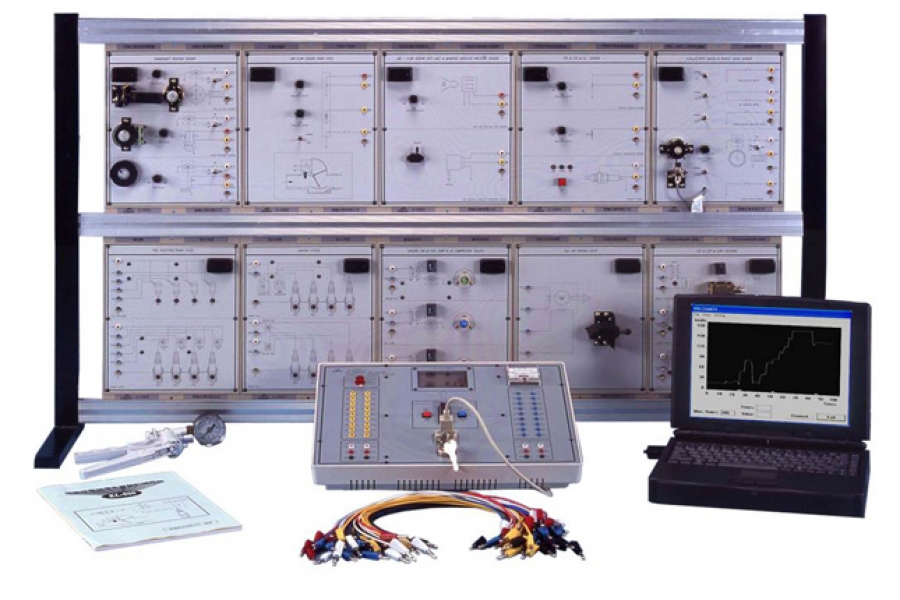

KL-800

Компьютеризованная интерактивная
автомеханическая система
Система построена на модульной основе
для проведения серии экспериментов по курсу
обучения электронике и автомеханике.
Все теоретические, экспериментальные
и практические учебные процедуры
поддерживаются персональным компьютером
с выделенным программным обеспечением.

Описание

Особенности

- Управление работой с помощью интерфейса компьютера
89S51 с монитором
- Сбор данных систем впрыскивания топлива, зажигания
и выпуска газов с помощью компьютера
- Может быть собрана как система впрыска.
- С имитацией функции устранения неисправностей.
- Функция отключения входа/выхода во время устранения
неисправностей.

Характеристики

Список экспериментов

1. Датчик угла поворота коленчатого вала (KL-83001)
(1) Датчик повышения скорости
(2) Датчик с фотопрерывателем
(3) Датчик тока Холла
2. Датчик расхода воздуха (лопастного типа) (KL-83002)
(1) Выходное напряжение : 0.2В~3.5В
(2) Выход терморезистора MAT : 2.3 ~2.7
(3) Управление вентилятором : Переключатель F/C
В В
3. Датчик расхода воздуха (горячая линия) и датчик
абсолютного давления на впускном коллекторе (KL-83003)
Эксперимент с горячей линией
Выходное напряжение : 0.5 ~5
Эксперименты с датчиком абсолютного давления на
впускном коллекторе
Выходное напряжение датчика абсолютного давления :
1.2 В -3.6В (-80kap~0kap)

4. Датчик TPS (положения дроссельной заслонки), CTS
(температуры охлаждающей жидкости) и (кислорода)
(KL-83004)

Опыт с датчиком положения дроссельной заслонки
(TPS)
(1) Выходное напряжение : 0.5В ~ 4.5В Опыт с
температурой охлаждающей жидкости (CTS)

Уровень напряжения
4.5 /-40 C, 2.3 /20 C, 0.5 /108 C
Эксперимент с датчиком кислорода (O2)

(1) Нормальный : колеблется 0.1 ~ 1.0В
(2) Насыщенный : колеблется 0.6 ~ 1.0В
(3) Ненасыщенный : колеблется 0.1 ~ 0.3В

5. Переключатель P/N.A/C,PSPSи датчик скорости (KL-83005)

(1) Переключатель P/N : Переключатель, блокирующий
включение стартера на парковке
(2) Переключатель А/C : Выключатель
кондиционера воздуха
(3) Переключатель PSPS : Переключатель давления
рулевого управления с усилителем
(4) Датчик скорости : Регулировка скорости и
переключатель 3GR

6. Топливные инжекторы и свечи зажигания (KL-83006)

Эксперимент с топливными инжекторами
(1) Статическая нагрузка :18Ω
(2) Нормальная скорость вращения 800 об/мин,
максимальная скорость вращения 3600 об/мин
(3) Изменяемая последовательность
(4) Светолдиодный дисплей топливных инжекторов
Опыт со свечами зажигания
Светодиодный дисплей

7. Система зажигания (KL-83007)

Опыт с системой зажигания (a)
(1) Статическая нагрузка : 2Ω
(2) Светодиодный дисплей

Опыт с системой зажигания (b)

(1) Статическая нагрузка :1Ω
(2) Светодиодный дисплей

8. Реле вентилятора охлаждения, топливного насоса и
компрессора кондиционера (KL-83008)

Опыт с реле вентилятора охлаждения
(1) Контрольный сигнал : FANC
(2) Двигатель постоянного тока 12В
(3) Условия работы :
Сигнал A/C включен (ON) или сигнал CTS равен
108°C или ниже 108°C

Опыт с реле топливного насоса

(1) Контрольный сигнал : F/C
(2) Двигатель постоянного тока 12В
(3) Условия работы :
Сигнал F/C воздушного потока включен (ON) со
скоростью вращения

Опыт с реле компрессора кондиционера

(1) Контрольный сигнал : ACC
(2) Двигатель постоянного тока 12В
(3) Условия работы
Сигнал : A/C включен (ON)

9. Регулятор холостого хода (KL-83009)

(1) Контрольный сигнал : IAC1, lAC2, IAC3, lAC4
(2) Шаговый двигатель
(3) Условия работы
Сигналы : P/N, A/C, PSPS включены (ON)

10. TCC, CCP, соленоид EGRV (KL-83010)

Блокировочная муфта гидротрансформатора
(1) Контрольный сигнал : TCC
(2) Соленоид постоянного тока 12В
(3) Условия работы :
Сигнал VSS превышает 40KM, и выключатель 3GR
в положении ON

Продувочный клапан угольного фильтра

(1) Контрольный сигнал : CCP
(2) Соленоид постоянного тока 12В
(3) Условия работы скорость вращения :
c-1 более 1200 об/мин
c-2 CTS более 65°C
c-3 TPS равен 1.0-2.5

При одновременном выполнении этих трех условий
CCP включает клапан системы рециркуляции
отработавших газов

(1) Контрольный сигнал EGRV : EGRV
(2) Соленоид постоянного тока 12В
(3) Условия работы скорость вращения :
c-1 более 1200 об/мин
-2 CTS более 65°C
c-3 TPS равен 1.0-2.5
c-4 MAP равен 1.0-1.5

При одновременном выполнении указанных
четырех условий EGRV включается (ON)
