KL-900E

NFC (ближняя бесконтактная связь)
- это разновидность коротковолновой
беспроводной технологии для бесконтактной
связи на расстоянии до 10 см. NFC
предназначена для работы с существующими
пассивными инфраструктурами RFID
(13.56 МГц ISO/IEC 18000-3).

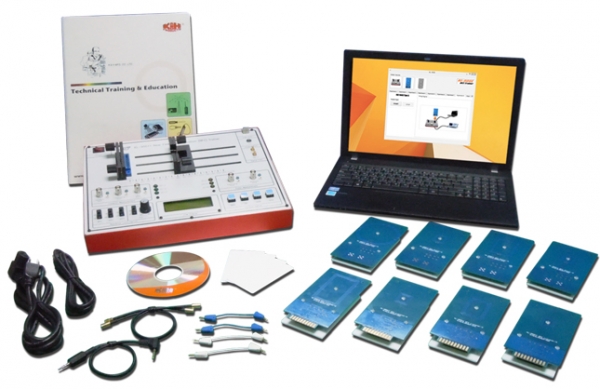

Тренажер ближней связи KL-900E
охватывает три раздела :
(1) Принцип передачи данных NFC,
(2) NFC и бесконтактная смарт-карта
(3) Интегрирование NFC с бытовыми
приборами. Мы постарались создать
полноценный инструмент для проведения
учебных экспериментов с NFC от физического
уровня до уровня приложений для
неопытных пользователей.

Описание

Раздел I : Принцип передачи данных NFC
Технология физического уровня NFC - высокочастотная
несущая. С помощью тренажера KL-900E, функционального
генератора и цифрового осциллографа с памятью можно
генерировать радиочастотные сигналы и наблюдать их
форму. Этот раздел позволяет изучать LC-цепи, нагрузочную
модуляцию и т.д.
Раздел II : NFC и бесконтактная смарт-карта
Устройства NFC можно использовать в бесконтактных
платежных системах, аналогичных используемым в
настоящее время в кредитных картах и электронных смарт-
картах в общественном транспорте, что позволяет заменить
или дополнить эти системы мобильными платежами. Стандарты
NFC, задающие протоколы связи и форматы обмена данными,
базируются на существующих стандартах RFID, в том числе
ISO/IEC 14443 и JISX6319-4. Этот раздел позволяет изучать
бесконтактные карты Mifare, Felica и т.д.
Раздел III : Интегрирование NFC с бытовыми приборами
Этот раздел позволяет изучать NFC-метки, NFC-формат
обмена данными (NDEF), NDEF vCard, P2P-передачу
сообщений и P2P-передачу файлов.



Отличительные особенности

1. 8 антенных модулей
2. Регулируемый держатель антенного модуля
3. Пользовательский интерфейс на светодиодах, ЖКД и
кнопках
4. Стандартный модуль NFC SOC
5. Карты Mifare S50 и Ultralight
6. NDEF, NDEF vCard, P2P-передача данных и т.д.
7. Полноценный инструмент для проведения учебных
экспериментов с NFC от физического уровня до уровня
приложений

Характеристики

Технические характеристики

Главный блок (NFC-тренажер KL-95011) :
1. Источник питания : 100 ~ 240 В, 50 ~ 60 Гц.
2. ЦП : Микроконтроллер.
3. USB-интерфейс (тип B) : Соединяет главный блок с ПК.
4. Регулируемый держатель антенного модуля :
a. Левый держатель (со стороны слушателя) :
Разъем с золотыми штырями для соединения главного
блока с модулем слушателя.
b. Правый держатель (со стороны опрашивающего) :
Сигнальный и контрольный порты для соединения
главного блока с модулем опрашивающего.
5. Разъем измерения сигнала :
В каждой точке измерений имеются один байонетный
разъем и два 2-миллиметровых разъема.
a. Левый измерительный разъем (со стороны слушателя) :
На измерительном конце слушателя имеются три
измерительных точки.
b. Правый измерительный разъем (со стороны
опрашивающего) : На измерительном конце
опрашивающего имеются две измерительных точки.
6. Коммутатор резистивной нагрузки : Коммутатор резистивной
нагрузки состоит из одного переменного и трех постоянных
резисторов.
7. Дисплей состояния :
a. Светодиодный дисплей.
b. Жидкокристаллический дисплей.
8. Управляющий переключатель : 4 кнопки.





Список экспериментов

Раздел I : Принцип передачи данных NFC
• Связанная передача данных
Эксперимент 1 : Связанная передача данных
Эксперимент 2 : Преобразователь постоянного тока в ВЧ
• Характеристики LC-цепи
Эксперимент 3 : Точка в LC-цепи
Эксперимент 4 : Характеристики LC-цепи
• Нагрузочная модуляция
Эксперимент 5 : Модуляция сопротивления
Эксперимент 6 : Модуляция несущей
Раздел II : NFC и бесконтактная смарт-карта
• Амплитудная манипуляция NFC
Эксперимент 7 : Снятие эпюр сигнала NFC-A
Эксперимент 8 : Снятие эпюр сигнала NFC-B/F
• Эксперимент со скоростью передачи данных NFC
Эксперимент 9 : Эксперимент со скоростью передачи
данных NFC-A
Эксперимент 10 : Эксперимент со скоростью передачи
данных NFC-B/F
• Считывание идентификатора карты NFC
Эксперимент 11 : Считывание идентификатора NFC-A
Эксперимент 12 : Считывание идентификатора NFC-F
• Чтение /запись блока данных NFC
Эксперимент 13 : Чтение /запись блока данных карты
Mifare S50
Эксперимент 14 : Чтение /запись блока данных карты
Ultralight
Раздел III : Интегрирование NFC с бытовыми приборами
• NDEF
Эксперимент 15 : NFC-формат обмена данными
Эксперимент 16 : NDEF vCard
• P2P
Эксперимент 17 : P2P-передача сообщений
Эксперимент 18 : P2P-передача файл
