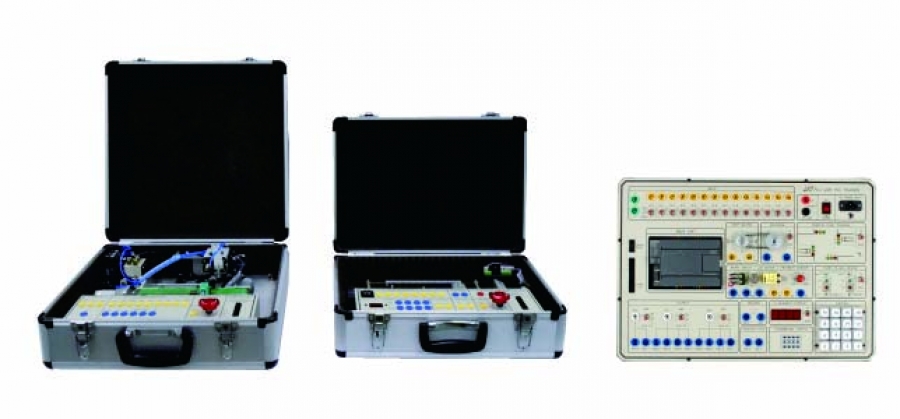

MS-7200

Система MS-7200 содержит два независимых
мехатронных учебных модуля, автоматическийс ортировочный
робот и линейный позиционер. Этими двумя модулями можно
управлять непосредственно с помощью PLC-200 или других
систем ПЛК через цифровые входнойи выходнойпор ты с
панели управления. Каждыймо дуль обеспечивает не менее
десяти учебных занятий, начиная с изучения характеристик
каждого из мехатронных компонентов, и заканчивая контролем
всейме хатроннойсист емы, что гарантирует эффективное
построение прочнойб азы знанийи и представлений об

управлении автоматизированным производством.



Описание

Особенности системы

- Учебная мехатронная система портативных размеров,
позволяющая с легкостью проводить эксперименты на
лабораторном столе.
- Использует в качестве терминалов ввода-вывода безопасные
4-мм разъемы, обеспечивающие физическую безопасность
пользователей.
- Состояние входных и выходных сигналов отслеживается
и отображается расположенными рядом светодиодами
состояния.
- Разъемы ввода-вывода разного цвета для разных функций
портов-желтые для сигнального входа, синие для сигнального
выхода, красные для входа питания постоянного тока, черные
для общего питания постоянного тока.
- Поддерживается внешний интерфейс для расширений,
предназначенныйспециально для PLC-200.

Характеристики

MS-7001

Особенности

1. Подходит для тех, кто еще не знаком с ПЛК
2. Систематическое обучение для студентов
3. Богатая экспериментальная практика
a. Шесть базовых практических занятий
(эксперименты 1 - 6) по изучению основных команд ПЛК.
b. Шесть продвинутых практических занятий
(эксперименты 7 - 12) по обновлению программирования
ПЛК.
4. Всеобъемлющие приложения управления
Практические занятия по контролю двигателя постоянного
тока, различным датчикам, управлению пневматическим
цилиндром, позиционному управлению и обнаружению для
подвижного стола, разводке у проводов ПЛК



Автоматический сортировочный робот

Список экспериментов

1. Контроль положения ленточного конвейера
2. Идентификация и сортировка деталей
3. Контроль движения вверх/вниз цилиндра оси Z
4. Контроль движения влево/вправо поворотного цилиндра
5. Контроль вакуумного генератора
6. Контроль положения подвижного стола
7. Трехосныйк онтроль движения манипуляционного робота
8. Перегрузка на ленту конвейера
9. Последовательное складывание деталей
10. Контроль сортировки и складывания деталей
11. Контроль нагрузки конвейера
12. Контроль автоматическойнагр узки-разгрузки



MS-7002

Линейный позиционер

Особенности

1. Использование шагового двигателя для приведения
подвижного механизма
2. Разнообразие приложенийдля сервоконтроля.
3. Использование в тренажере тумблеров BCD и 7-сегментного
светодиода.
4. Использование конечного выключателя для ограничения
движения направляющей.



Технические характеристики

1. Модуль позиционера
a. Привод оси X шагового двигателя
b. Энкодер
c. Позиционныйда тчик
d. Конечныйвык лючатель
e. Направляющая : 15 см
2. Панель управления
a. Вход питания постоянного тока : 24 В постоянного тока
b. Цифровойвх од : 13 точек
c. Цифровойвых од : 10 точек
d. Поворотныйперек лючатель : 2 разряда
e. 7-сегментное табло : 2 разряда
f . Интерфейс ввода-вывода расширений : 40 контактов
g. Кнопка аварийной остановки



Список экспериментов

1. Контроль линейного перемещения
2. Позиционныйк онтроль без обратнойсв язи
3. Контроль вибрации и крутящего момента
4. Контроль времени и скорости позиционирования
5. Позиционныйк онтроль с обратнойсв язью
6. Контроль линейного ускорения-замедления
7. Позиционирование с помощью поворотного переключателя
и 7-сегментного табло
8. Изучение однопозиционного контроля
9. Многоскоростнойк онтроль
10. Многопозиционныйк онтроль

Схемы

MS-7200 K&H Портативная мехатронная учебная система для ПЛК
