Антенна измерительная П6-23М

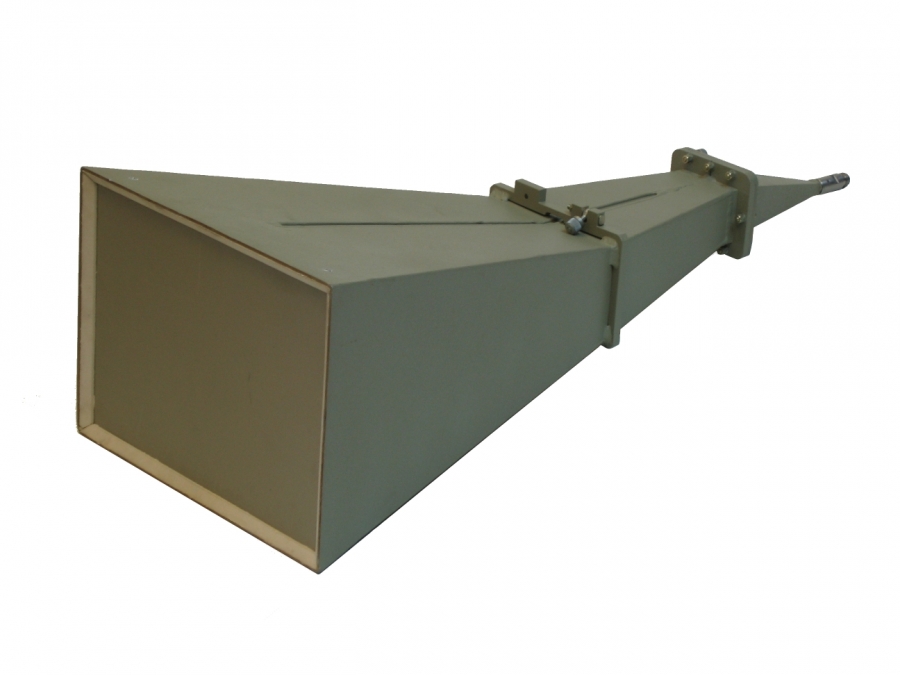

Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным входом. Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, мониторинга электромагнитной обстановки. Антенна по условиям эксплуатации относиться к группе 1.7 климатического исполнения УХЛ

Описание



  • Рабочий диапазон частот - 0,85 – 17,44 ГГц
  • Волновое сопротивление входа - 50 Ом
  • Коэффициент стоячей волны (КСВ) входа ≤ 1.7
  • Уров.сигнала при ортогон.поляриз. - ≤ – 25 дБ
  • Уровень боковых лепестков - ≤ – 10 дБ
  • Предел дополнит. относительной погрешности эффективной площади А0эфф. ≤ ± 15 %
  • Габаритные размеры - 936х416х320 мм
  • Масса - 26,0 кг
  • Рабоч.условия экспуатации  –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.)
  • Антенна может поставляться с опорно-поворотным устройством (треногой) и без него 26.0 k



Антенна может комплектоваться треногой или опорно-поворотным устройством (ОПУ), обеспечивающими ориентацию антенны по азимуту, углу места и плоскости поляризации и высоте. Точность установки угломестных координат треноги не менее 1°, ОПУ – не менее 0,1°. Высота установки антенны от 1,4 до 2,5 м.

К антенне может придаваться кабель длиной 2 м с ослаблением не более 5 дБ на верхней рабочей частоте антенны.



Характеристики

Диапазон частот

(0,85 - 17,44) ГГц

Коэффициент стоячей волны (КСВ)

< 1,7

Эффективная площадь не менее в диапазоне частот:



- от 0,85 до 15 ГГц

> 150 см2

- от 15 до 17,44 ГГц

> 110 см2

Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:



-от 0,85 до 8,5 ГГц

± 20%

- от 8,5 до 17,44 ГГц

± 15%

Уровень сигнала ортогональной поляризации

-25 дБ

Уровень боковых лепестков, не более

-10 дБ

Температура окружающего воздуха

-50°С - 50°С

Габбаритные размеры (HxWxD)

887х351х265 мм

Масса

6,8 кг
