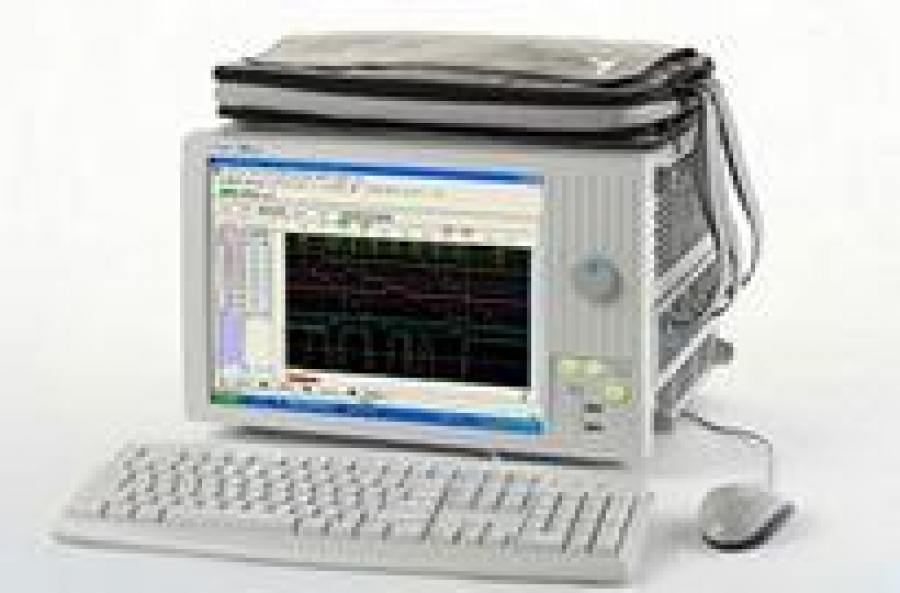

16804A

136 каналов, память до 32М, цветной дисплей. Не внесен в гос. реестр

Описание

  • Цветной дисплей с диагональю 38,1 см (15 дюймов), доступна опция сенсорного экрана
    • 136-канальный портативный логический анализатор с глубиной памяти до 32 М
      • Поддерживается измерение параметров несимметричных сигналов; установка порогового значения в диапазоне от –5 В до +5 В с шагом 10 мВ
        • Функция Timing Zoom: частота сбора данных 4 ГГц (разрешение 250 пс), глубина памяти 64 тыс. выборок
          • Частота сбора данных в глубокую память в режиме обычного АВД: 1,0 ГГц / 500 МГц (половина каналов/все каналы)
            • Частота сбора данных в режиме АВД по перепадам: 500 МГц
              • Частота тактового сигнала: до 450 МГц
                • Скорость передачи данных до 500 Мбит/с
                  • Автоматическое определение порогового уровня/позиции сбора данных для точного измерения характеристик высокоскоростных шин
                    • Измерение параметров глазковых диаграмм одновременно по всем каналам для более быстрого выявления неисправностей
                      • Возможность выбора величины глубины памяти 1 М, 4 М, 16 М или 32 М
                        • Совместимость с 40-контактными пробниками для логических анализаторов; пробники заказываются отдельно (рекомендации по выбору пробников)

                        Загрузить

                        Расширенное описание на 16804A в формате PDF
