KR-212

Благодаря пониженному уровню шума внутри помещения и высокой гибкости
установки двухкамерные кондиционеры воздуха приобретают все большую популярность.

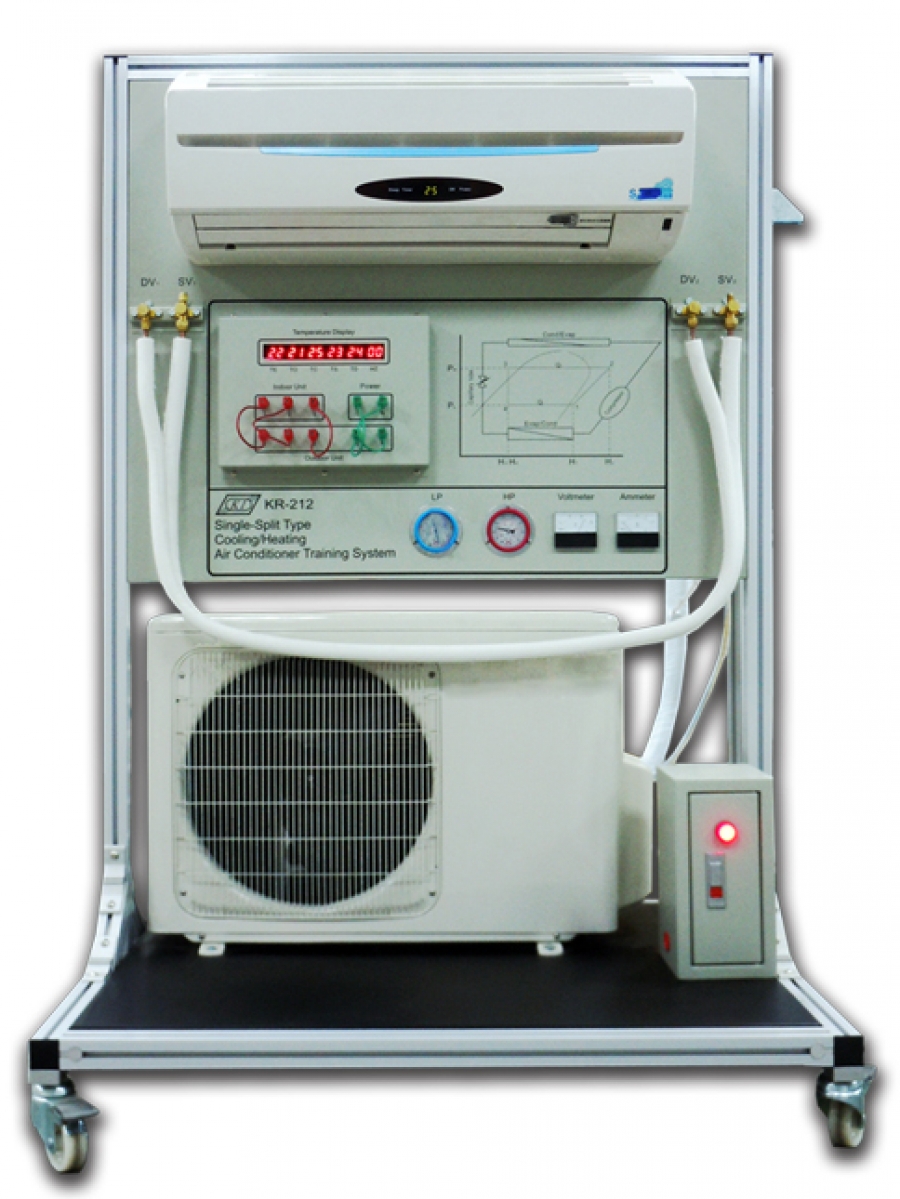

KR-212 представляет собой обычный двухкамерный кондиционер, предназначенный
для учебных целей. Комнатный и наружный блоки устанавливаются на демонстрационный
стенд, чтобы студенты могли понять принцип одновременной работы обоих блоков.
Можно легко наблюдать ификсировать поведение обоих блоков при работе с разными
настройками дистанционного управления : температурой, скоростью вентилятора,
режимами работы (охлаждение, нагрев, осушение...)
На передней панели демонстрационного стенда расположены 4 вентиля,
позволяющие учащимся вручную устанавливать соединительные трубки (газовую
и жидкостную) между комнатным и наружным блоками. Это помогает студентам
лучше понять, как взаимодействуют комнатный и наружный блоки, а также уяснить
путь холодильного агента в циркуляционном цикле.
Студенты могут использовать встроенные датчики/измерители и дополнительные
измерительные средства для записи экспериментальных данных и построения
психрометрической таблицы и диаграммы Молье и лучшего понимания работы
кондиционера воздуха.

Описание

Особенности

- Работа системы базируется на реальном двухкамерном
кондиционере, состоящем из одного комнатного блока и
одного наружного блока, установленных на одном стенде.
- Система может работать в режиме охлаждения или нагрева.
- На передней панели демонстрационного стенда расположены
4 стопорных вентиля, позволяющие учащимся вручную
устанавливать соединительные трубки (газовую и жидкостную)
между комнатным и наружным блоками.
- На передней панели имеются вольтметр и амперметр для
непрерывного отслеживания мощности системы.
- На передней панели расположены датчики высокого и низкого
давления для непрерывного отслеживания входного/выходного
давления компрессора.
- И комнатный, и наружный блоки питаются от отдельных
источников питания с защитой от перегрузки.
- На передней панели для справки четко изображены
принципиальная схема системы и карта Молье.
- И комнатный, и наружный блоки устанавливаются на легко
передвигающихся алюминиевых стойках на колесиках.

Характеристики

Эксперименты

1. Изучение компонентов двухкамерного кондиционера
2. Установка двухкамерного кондиционера
3. Измерение и сбор экспериментальных данных
4. Диаграмма Молье
5. Применение психометрической таблицы
6. Нахождение неисправностей в системе
7. Расчет параметров установки
8. Анализ и обсуждение

Загрузить

KR-212 K&H Учебная система кондиционирования воздуха с одноагрегатным охлаждением / нагревом
