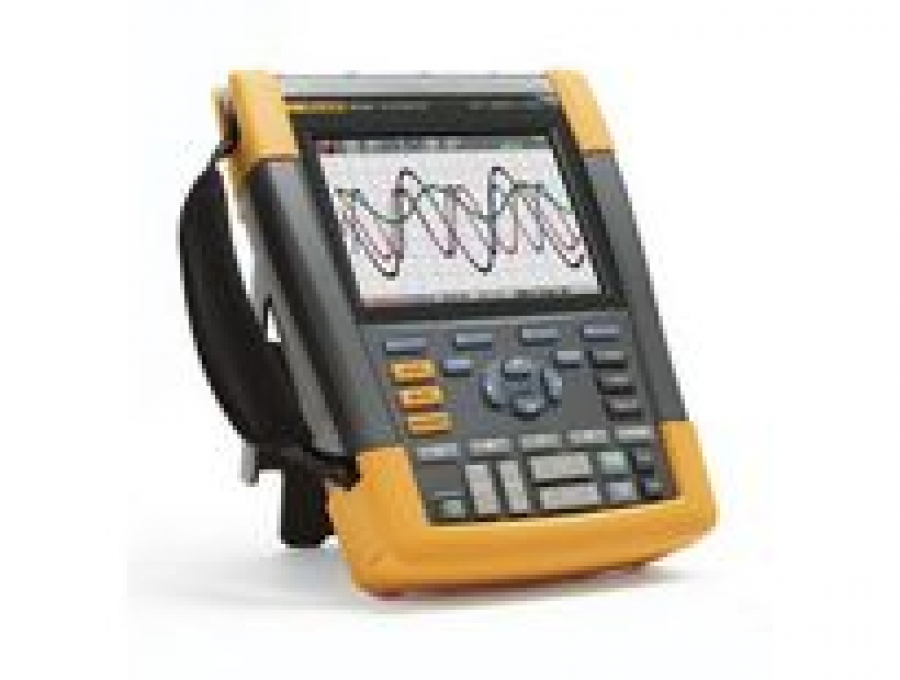

Fluke 190-104

4 изолированных входа (осцил./мультиметр). Осциллограф – полоса 100 МГц (ограничение 10 кГц, 20 МГц); дискретизация 1,25 Гвыб/с (разрешение 400 пс); 2 мВ…100 В/дел (макс. 1000 В); 5 нс…5 с/дел (самописец 5мс…120с/дел); регистрация выбросов от 8 нс; накопление (Digital persistence), функция Connect and View, развитая система синхронизации; курсорные (7 параметров) и автоизмерения (30 параметров); автозапись до 100 экранов (ScopeRecord™); компарирование осциллограмм (годен/негоден); графопостроитель и регистратор TrendPlot™ (до 16 суток); память на канал: 27,5 К (регистратор)/10 К (осциллограф); сохранение (10 экран + профиль/ 2 регистратор + профиль); ZOOM до х100; цветной ЖК-дисплей (144 мм, 320×240 точек). Мультиметр – 4 разряда (5000); базовая погреш. ± 0,5 %; True RMS AC+DC (15 Гц…1 кГц); В, А, Ом, Гц, мкФ, °С/°F; пик. значения; Δ-измерения; автоудержание. Универсальное питание: сетевой адаптер-зарядка + (Li-Ion, до 8 ч). Два электрически изолированных порта: USB для ПК, USB для запоминающего устройства. Исполнение IP51, безопасность - МЭК 61010 1000 В кат III / 600 В кат IV. Устройство для блокировки (тип Kensington®), винт для крепления на стандартный штатив (для фото- и видео). Размеры 270×190×70 мм, масса 2,2 кг.

Описание

Замечайте и устраняйте больше неисправностей с новыми двух- и четырехканальными осциллографами Fluke ScopeMeter 190 серии II, соответствующим требованиям категории электробезопасности CAT IV

Осциллограф-мультиметр ScopeMeter® Fluke 190 серии II сочетает в себе высочайший уровень безопасности, прочность и портативность с высокой производительностью настольного осциллографа. Осциллографы-мультиметры ScopeMeter предназначены для специалистов по профилактическому обслуживанию и техников производственных предприятий и могут использоваться сложных опасных загрязненных условиях условиях для проверки любого оборудования — от микроэлектроники до устройств силовой электроники.

Осциллограф 190 серии II — это прибор, который поможет решить любые задачи по поиску и устранению неисправностей. Они могут работать в режиме мультиметра, безбумажного регистратора TrendPlot™ и ScopeRecord™, а также в режиме свободных рук с помощью функции запуска Connect-and-View™. Другие характеристики:

  • Два или четыре входа с электрической изоляцией
  • Категория безопасности CAT III 1000 В / CAT IV 600 В
  • Имеются модели с диапазоном частот 60, 100, 200 или 500 МГц
  • Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
  • Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
  • Специальный цифровой мультиметр разрядностью 5000 в двухканальных моделях
  • Четыре типа измерений через входы BNC осциллографа в четырехканальных моделях
  • Непрерывный автозапуск Connect-and-View™, одиночный импульс, длительность импульса и запуск по видеосигналу
  • Режим регистратора ScopeRecord, регистрация данных выборки осциллограмм до 48 часов
  • Функция TrendPlot, показания графиков измерений до 22 суток
  • Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с)
  • Класс Степень защиты IP-51 по защите от пыли и влаги для работы в жестких условиях
  • Изолированные USB-порты для подключения устройств
  • Литий-ионные аккумуляторы обеспечивают продолжительное время работы:
    • 190-X04, четырехканальные модели, до 7 часов (BP291 входит в стандартную комплектацию);
    • 190-X02, двухканальные модели до 4 часов (BP290 входит в стандартную комплектацию) или до 8 часов с дополнительной батареей BP291.
    • Зарядка запасных батарей с помощью зарядного устройства для аккумуляторов EBC290
  • Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
  • Удобная прорезь для фиксации и запирания осциллографа на время, когда он оставлен без присмотра, с помощью стандартного замка Kensington®

Возросшие в четыре раза возможности диагностики и соответствие категории безопасности CAT IV

Портативные осциллографы Fluke ScopeMeter® 190 серии II с двойной изоляцией, двумя или четырьмя каналами и плавающими входами рассчитаны на измерения в условиях, соответствующих категории безопасности CAT III 1000 В/CAT IV 600 В.

Загрузить

Расширенное описание на Fluke 190-104 в формате PDF
