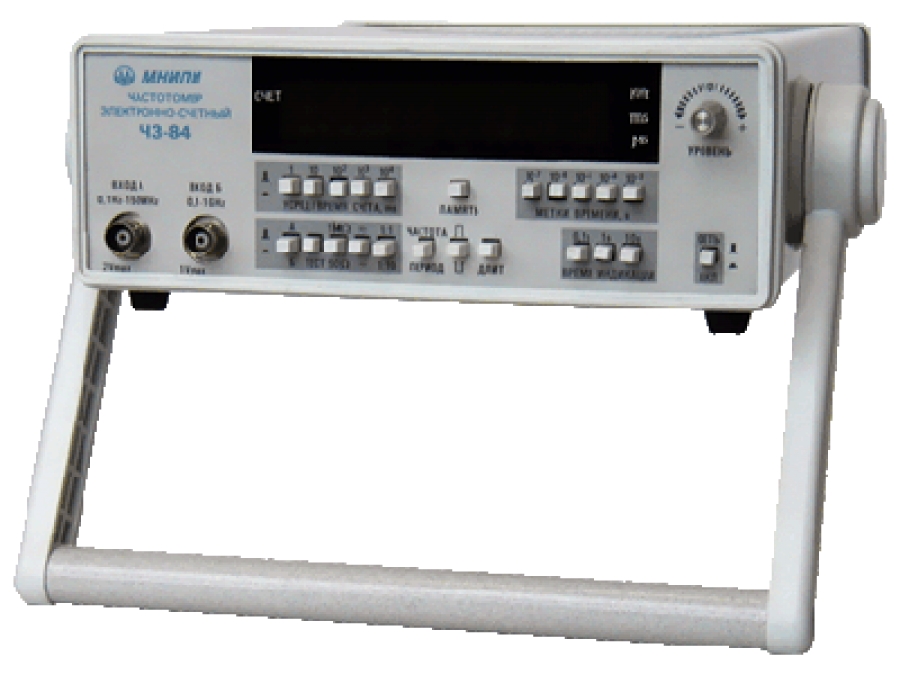

Ч3-84

Частотомер; 0,1 Гц - 1000 МГц; уровень 20 мВ - 2 В (эфф.); погрешность ОГ 1*10-7 за 12 месяцев. Диапазон температур -10°С …+50°С

Описание



Ч3-84 погрешность 1Х10-7 (год) рабочая температура -10°С ...+50°С

Измерение частоты, периода, длительности (1 мкс – 100 с)

Уровень сигналов 20 мВ – 2 В (эфф.)

Термостатированный кварц 5 МГц (Ч3-84): ±5Х10-8 (30 сут.), ±10-7(год)

Число усредняемых периодов: 1 – 104

Метки времени 10-7 – 10-3 с

Индикатор 8 разрядов (СИД)

Габариты, масса 80Х220Х300 мм, 3 кг



Характеристики







Частотометры Ч3-84, Ч3-84/2 (электронно-счетные)

Модели:

Опорный генератор

Усл. эксплуатации

Ч3-84

1х10-7 за 12 мес.

-10°С + 50°С

Частотомеры Ч3-84  и Ч3-84/2 (электронно-счетные) предназначены для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов. Отличается высокой точностью измерений, широким диапазоном рабочих температур, низкой стоимостью.

Технические характеристики

Вход "А"

  Форма измеряемых сигналов

Синусоидальная и импульсная любой полярности

  Диапазон измеряемых частот

0,1 Гц - 150 Мгц

Уровень входных сигналов:

  Синусоидальных (эффективное значение)

0,02 - 2 В

  Импульсных

0,02 - 2 В

Единичный и усреднённый периоды сигналов:

  Диапазон измеряемых периодов

От 0,01 мкс до 10 с (от 10 МГц до 0,1 Гц)

  Синусоидальных (эффективное значение)

0,02 - 2 В

  Импульсных

0,02 - 2 В

  Число усреднённых периодов (множитель периода)

1, 10, 102, 103, 104

  Период тактовой частоты

10-7, 10-6, 10-5, 10-4, 10-3 с

Длительность импульсов:

  Частота следования

5 МГц

  Диапазон

От 1 мкс до 10 с

  Уровень входных сигналов

0,02 - 2 В

  Входное сопротивление

1 МОм/50 Ом

  Входная ёмкость

Не более 50 пФ

Вход "В"

  Форма измеряемых сигналов

Синусоидальная

  Диапазон измеряемых частот

От 100 до 1000 МГц

  Уровень входных сигналов

От 0,03 до 1 В

  Входное сопротивление

50 Ом

Относительная погрешность по частоте опорного генератора не более для частотомеров:

  Ч3-84

± 5x10-8 за 30 сут и +1x10-7 за 12 месяцев

  Ч3-84/2

± 2,5x10-6 за 30 сут и 5x10-6 за 12 месяцев

Общие характеристики:

  Формат индикации результатов измерений

8 разрядов

  Питание от сети переменного тока напряжением, В

(220 ±22) частотой (50 ±1) Гц

  Потребляемая мощность, В·А

не более 20

  Габаритные размеры (HxWxD)

262х88х296 мм

  Масса, кг, не более

3

  Условия эксплуатации:

группа 3 ГОСТ 22261-94
с диапазоном рабочих температур от 5 до 40 °С
для  Ч3-84/2 и от -10 до +50°С для Ч3-84

  Заменяемые приборы

Ч3-63, Ч3-77, Ч3-64
