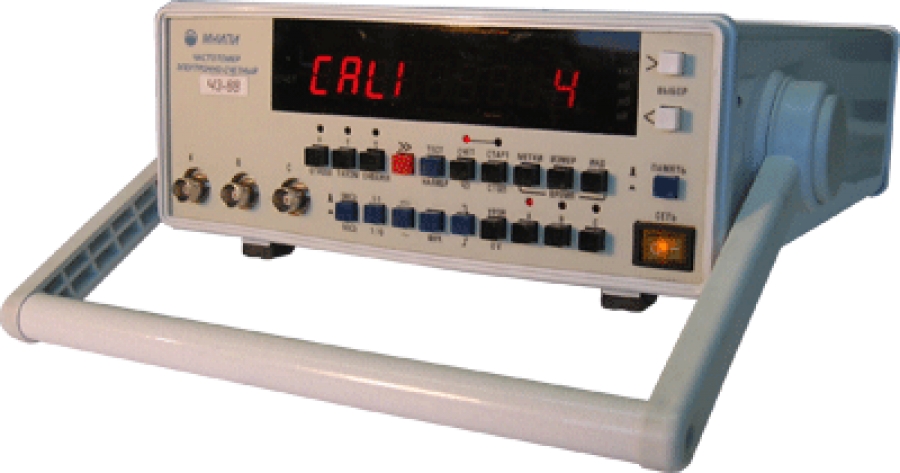

Ч3-88

3 входа, измерение частоты, периода, длительности имп., отношения частот, счетчик имп., Диапазон частот (входы А и Б) 0,1 Гц - 200 МГц, вход В: 100 - 2500 МГц, Uвх (по вх. А и Б) 0,03 - 10 В (СКЗ), по вх. В: 0,03 - 20 мВт, выход Fопорной 5МГц, стабильность 1×10-7, RS-232, масса 4 кг

Описание

Вход В (синусоидальный сигнал) - диапазон 100 - 2500 МГц

Вход А, С (синус, импульс) - диапазон  0,01 - 200 МГц

Время счета: вход  А, С – 1, 10, 102, 103, 104 мс; вход В – (16•1), (16•10), (16•102), (16•103), (16•104) мс

Число усред. период. вх. сигнала - 1, 10, 102, 103, 104

Период меток времени – 10-7, 10-6, 10-5, 10-4, 10-3

Измерение скважности по входам А, С – 1,000001- 999999999

Отношение частот в каналах: А/С и С/А - 0,0001- 999999999;  В/С - 0,5 – 999999999

Кварцевый термостатированный генератор

Номинальное значение частоты – 5 МГц

Погрешность:   ± 5•10-8 - за 30 суток, ± 10-7 - за 12 месяцев

9 десятичных разрядов

Габаритные размеры (НхВхL) - 285х106х345 мм

Масса:   4 кг

Опорный генератор:  1х10-7 за 12 мес.

Условия  эксплуатации:  - 10° С …+50° С

Характеристики

Частотомер электронно - счетный Ч3-88 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты. Основные функции: измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по входу В; измерение отношения частот – каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор – девять десятичных разрядов; запуск процесса измерений - однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу USB 2.0.

 Технические характеристики

Диапазон измерения частот по входам «А», «С»:

Форма измеряемых сигналов

Синусоидальная и импульсная любой полярности

Диапазон измеряемых частот

0,01 Гц – 200 МГц

Уровень входного сигнала при входном сопротивлении 1 МОм:

Для синусоидального сигнала

0,02 - 10 В

Для импульсного сигнала

0,05 - 10 В

Диапазон измерения частот  по входу «В»:

Форма измеряемых сигналов

Синусоидальная любой полярности

Диапазон измеряемых частот

100 – 2 500 МГц

Уровень входного сигнала:

В диапазоне частот 100 – 1 200 МГц

0,03 – 1 В

В диапазоне частот 1 200 – 2 500 МГц

0,03 – 20 мВт

Время счета частотомера при измерении частоты:

По входам А, С

1, 10, 102, 103, 104 мс

По входу В

16•1, 16•10, 16•102, 16•103, 16•104 мс

Диапазон измерения периода сигналов по входам «А», «С»:

Для синусоидального сигнала

5 нс – 100 с (200 МГц – 0,01 Гц)

Для импульсного сигнала

10 нс – 100 с (100 МГц – 0,01 Гц)

Уровень входного сигнала при входном сопротивлении 1 МОм:

Для синусоидального сигнала

0,02 – 10 В

Для синусоидального сигнала с периодом 5 – 10 нс

0,05 – 10 В

Для импульсного сигнала

0,05 – 10 В

Измерение отношения частот двух электрических сигналов:

В диапазоне отношения частот 1,0001 – 999999999

Каналов А/С и каналов С/А

В диапазоне отношения частот 1,5 – 999999999

Каналов В/С

Счет числа импульсов, поступающих на входы А, С за время действия сигнала «GATE» длительностью не менее 0,1 мкс, который формируется:

По значениям длительностей сигналов, поступ.на входы С/А

1 - 999999999

По значениям периодов сигналов, поступающих на входы С/А

1 - 999999999

Относительная погрешность по частоте встроенного опорного генератора, не более:

Тип

Кварцевый, термостатированный

Номинальное значение частоты – 5 МГц

  ± 5x10-8 за 30 сут и ±1x10-7 за 12 месяцев

Общие характеристики:

Число усредняемых периодов входного сигнала

1, 10, 100, 1 000, 10 000

Период меток времени

10-7, 10-6, 10-5, 10-4, 10-3

Диапазон измерения длительности импульсов по входам А, С

1 мкс – 100 с

Напряжение входн.сигнала при входн.сопротивлении 1 МОм

0,05 – 10 В

Измерение длительности импульсов с усреднением

10, 100, 1000, 10000 или с использованием внешн. генератора меток

Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп»

1 – 100 с

Напряжение входн.сигнала при входн.сопротивлении 1 МОм

0,05 – 10 В

Диапазон измерения скважности импульсного сигнала по входам А, С

1,000001 – 999999999

Формат индикации результатов измерений

9 десятичных разрядов

Питание от сети переменного тока напряжением, В

(230 ± 23) В с частотой (50/60 ±1) Гц

Интерфейс

USB 2.0

Потребляемая мощность, В·А

не более 50

Габаритные размеры (HxWxD)

285х106х345 мм

Масса, кг, не более

4

Условия эксплуатации:

-10° С … +50° С

Заменяемые приборы

Ч3-63, Ч3-64
